RIK220.6075.15.IK
Cartouche
Numéro d'article RIK220607515IK

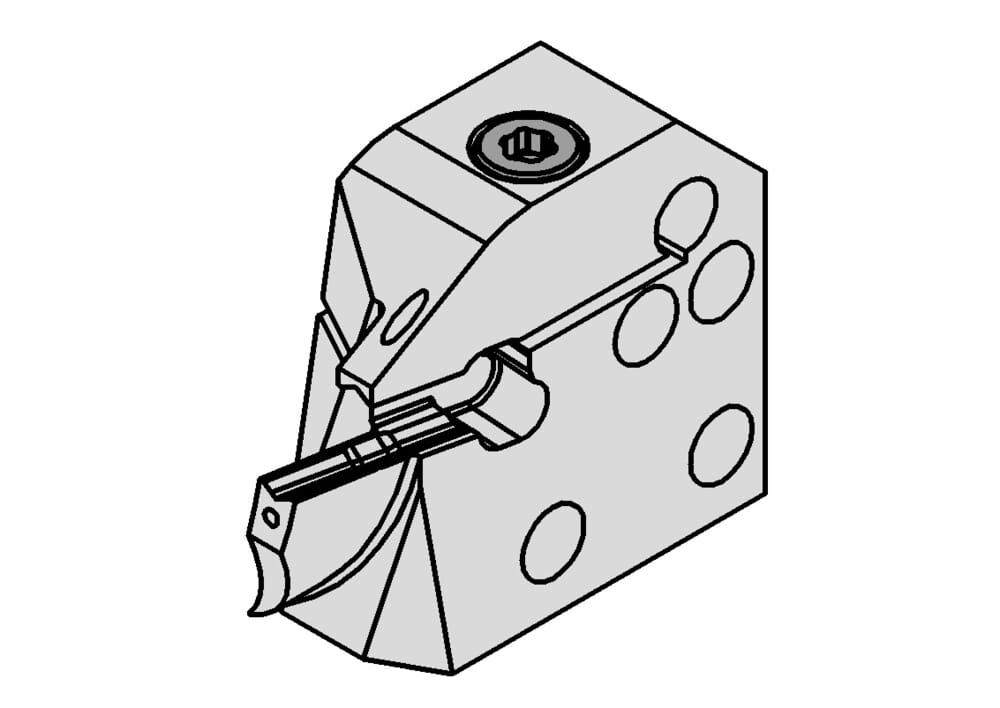

HORN Cartouche RIK220.6075.15.IK pour Tournage
DIN_CCTWS
HORN-229040108N
Largeur de coupe (w)
5 mm
Katalog_CCTMS
220001
ISO_CCTMS
HORN22000193$$
DIN_CCTMS
HORN-22000193
Katalog_CCTWS
229040
Largeur (b)
15.7 mm
ISO_CCTWS
HORN229040108N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Diamètre extérieur minimal de départ (Da min)
60 mm
Diamètre extérieur maximal de départ (Da max)
75 mm
Profondeur de piqûre maximale (tmax)
10 mm
Longueur de la cassette au tranchant (lK)
36 mm
Cote de réglage du centre de l'arête (f2)
13.9 mm
| Téléchargements | |
|---|---|
| RIK220607515IK.DXF | Télécharger |
| RIK220_6075_15.STP | Télécharger |
| Télécharger tous les fichiers | |
