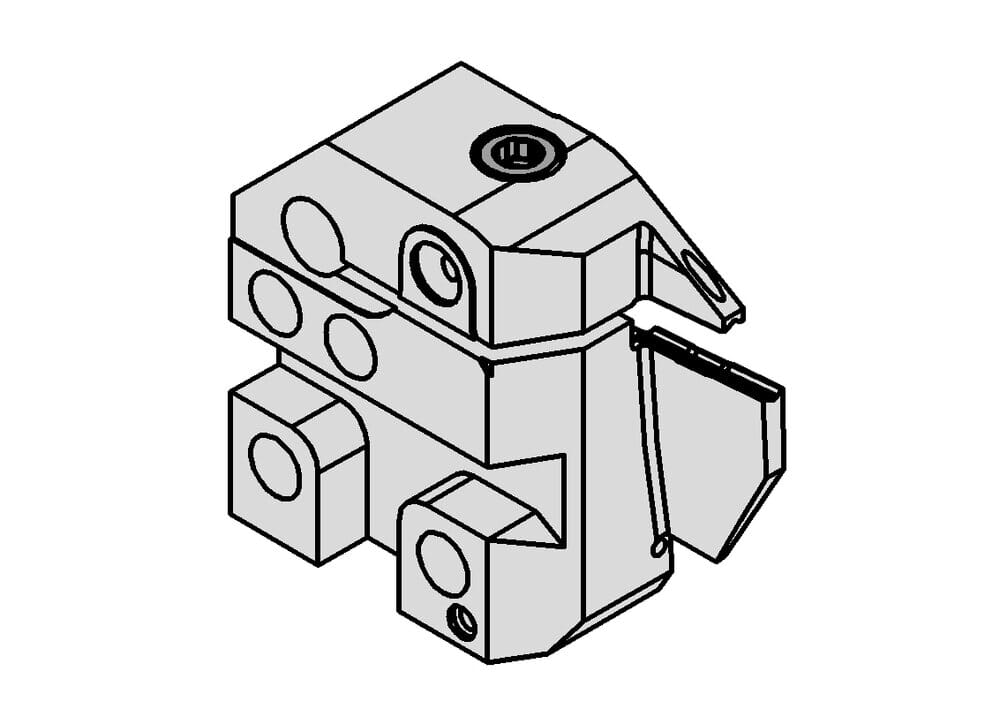

RAK224.6075.04.IK
Cartouche
Numéro d'article RAK224607504IK
HORN Cartouche RAK224.6075.04.IK pour Tournage
Katalog_CCTWS
224048
eclass-shortcut
21-18-10-90
Largeur de coupe (w)
4 mm
Katalog_CCTMS
220001
ISO_CCTMS
HORN22000193$$
DIN_CCTMS
HORN-22000193
Largeur (b)
15.7 mm
DIN_CCTWS
HORN-224040058N
ISO_CCTWS
HORN224040058N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Diamètre extérieur minimal de départ (Da min)
60 mm
Diamètre extérieur maximal de départ (Da max)
75 mm
Profondeur de piqûre maximale (tmax)
14 mm
Longueur de la cassette au tranchant (lK)
29 mm
Épaisseur de la cassette (b3)
23.7 mm
Cote de réglage du centre de l'arête (f2)
14.4 mm
| Téléchargements | |
|---|---|
| RAK224_6075_04_IK-DXF.DXF | Télécharger |
| RAK224_6075_04_IK-STP.STP | Télécharger |
| RAK224_6075_04_IK-ISO.XML | Télécharger |
| RAK224_6075_04_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
