RIK220.1318.14.IK
Cartouche
Numéro d'article RIK220131814IK

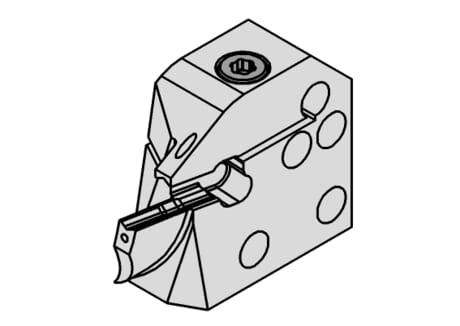

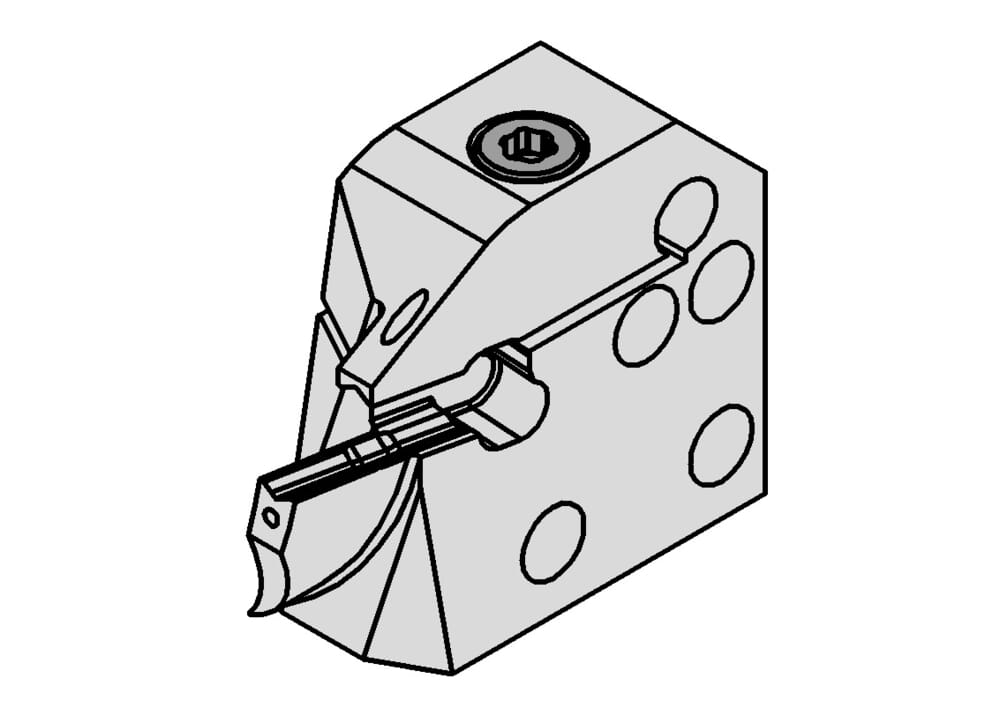

HORN Cartouche RIK220.1318.14.IK pour Tournage
Diamètre extérieur minimal de départ (Da min)
130 mm
Largeur de coupe (w)
4 mm
Katalog_CCTMS
220001
ISOCCTMS
HORN22000193$$
DIN_CCTMS
HORN-22000193
Katalog_CCTWS
229040
DIN_CCTWS
HORN-229040108N
ISOCCTWS
HORN229040108N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Diamètre extérieur maximal de départ (Da max)
180 mm
Profondeur de piqûre maximale (tmax)
15 mm
Longueur de la cassette au tranchant (lK)
36 mm
Cote de réglage du centre de l'arête (f2)
14.4 mm
Largeur (b)
15.7 mm
| Téléchargements | |
|---|---|
| RIK220_1318_14_IK-DXF.DXF | Télécharger |
| RIK220_1318_14_IK-STP.STP | Télécharger |
| RIK220_1318_14_IK-ISO.XML | Télécharger |
| RIK220_1318_14_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
