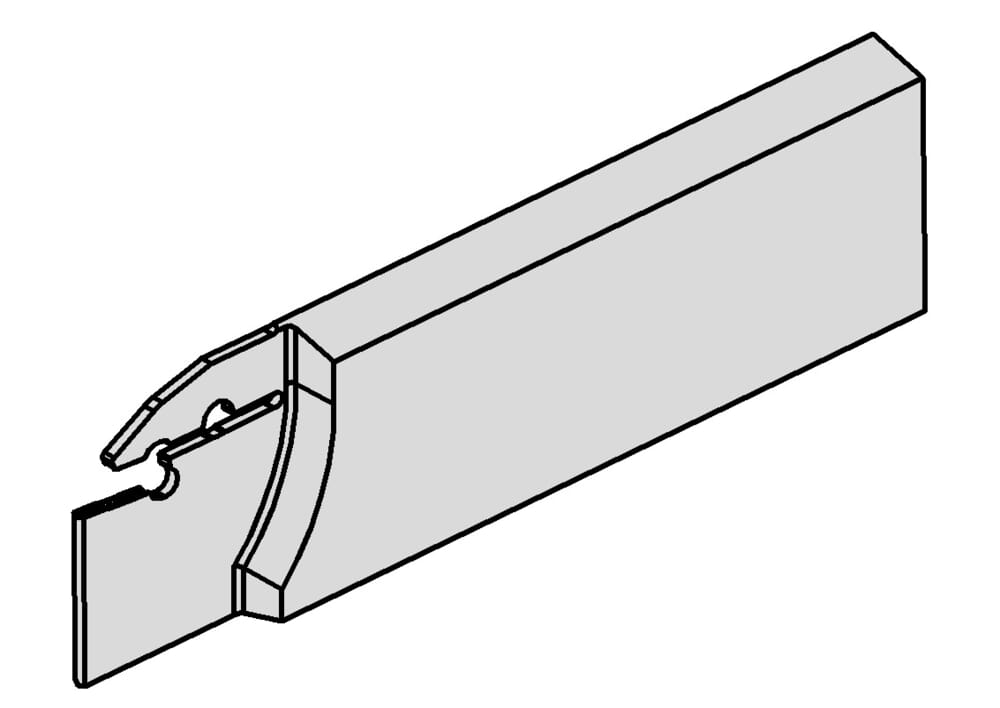

RH100.3208.33
Porte outil
Numéro d'article RH100320833
HORN Porte outil RH100.3208.33 pour Tournage
DIN_CCTWS
HORN-100030058N
Taille du logement de la plaque (Größe)
3
ISO_CCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200105
Katalog_CCTWS
100038
Largeur / épaisseur du guide (b)
7.9 mm
ISO_CCTWS
HORN100030058N$$$$$
Hauteur de pointe (h1)
24.8 mm
Diamètre maximal de la pièce à usiner (Dmax)
68 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
34 mm
Hauteur de la tête (h)
32 mm
Longueur totale (plaquette incluse) (l1)
112 mm
Cote de réglage (f1)
1.15 mm
| Téléchargements | |
|---|---|
| RH100320833.DXF | Télécharger |
| RH100_3208_33_20171121_211440327.STP | Télécharger |
| Télécharger tous les fichiers | |
