RAK25A.4050.04.IK
Cartouche
Numéro d'article RAK25A405004IK

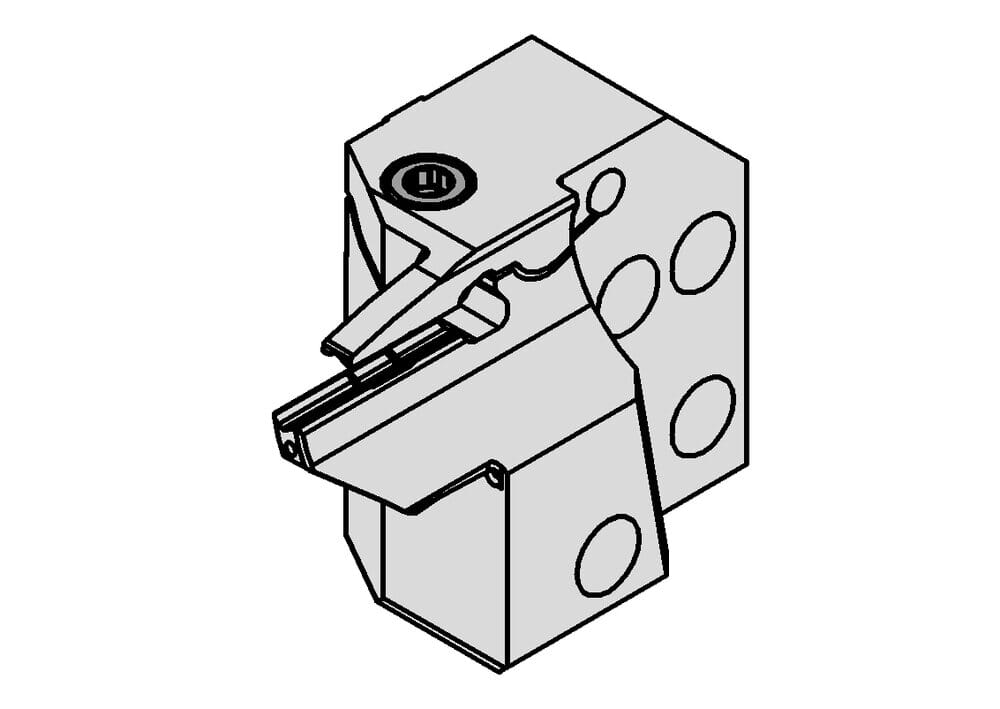

HORN Cartouche RAK25A.4050.04.IK pour Tournage
DIN_CCTWS
HORN-25A040008N
Largeur de coupe (w)
4 mm
Taille du logement de la plaque (Größe)
4
Katalog_CCTMS
220001
ISO_CCTMS
HORN22000193$$
DIN_CCTMS
HORN-22000193
Katalog_CCTWS
25A04
Largeur (b)
15.7 mm
ISO_CCTWS
HORN25A040008N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Diamètre extérieur minimal de départ (Da min)
40 mm
Diamètre extérieur maximal de départ (Da max)
50 mm
Profondeur de piqûre maximale (tmax)
20 mm
Longueur de la cassette au tranchant (lK)
34 mm
Épaisseur de la cassette (b3)
24 mm
Hauteur (h)
39.2 mm
Cote de réglage du centre de l'arête (f2)
15.5 mm
| Téléchargements | |
|---|---|
| RAK25A405004IK.DXF | Télécharger |
| RAK25A405004IK_20230114_011201458.STP | Télécharger |
| Télécharger tous les fichiers | |
