RAK224.9013.04.IK

Cartouche

Numéro d'article RAK224901304IK

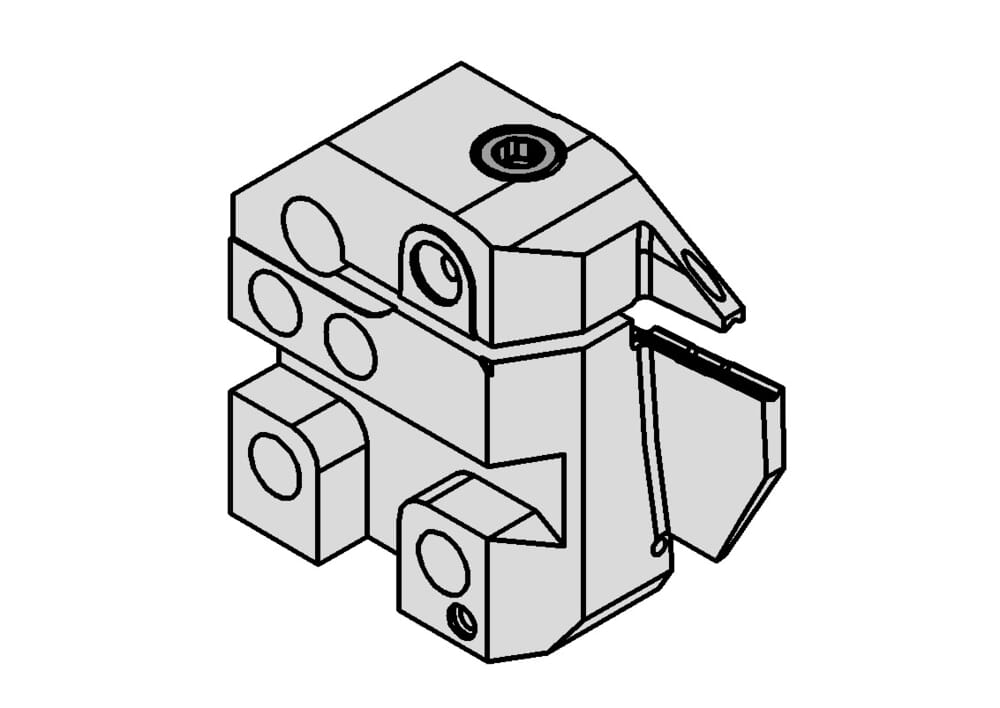

HORN Cartouche RAK224.9013.04.IK pour Tournage

DIN_CCTWS

HORN-224040058N

Largeur de coupe (w)

4 mm

Katalog_CCTMS

220001

ISO_CCTMS

HORN22000193$$

DIN_CCTMS

HORN-22000193

Katalog_CCTWS

224048

Largeur (b)

15.7 mm

ISO_CCTWS

HORN224040058N$$$$$

Cote de réglage de l'installation Cassette (formule) (f3)

f2+w/2

Diamètre extérieur minimal de départ (Da min)

90 mm

Diamètre extérieur maximal de départ (Da max)

130 mm

Profondeur de piqûre maximale (tmax)

14 mm

Longueur de la cassette au tranchant (lK)

29 mm

Épaisseur de la cassette (b3)

21 mm

Cote de réglage du centre de l'arête (f2)

14.4 mm

Téléchargements
RAK224901304IK.DXF	Télécharger
RAK224_9013_04_20171121_223623191.STP	Télécharger
Télécharger tous les fichiers
