RAK224.6075.06.IK
Cartouche
Numéro d'article RAK224607506IK

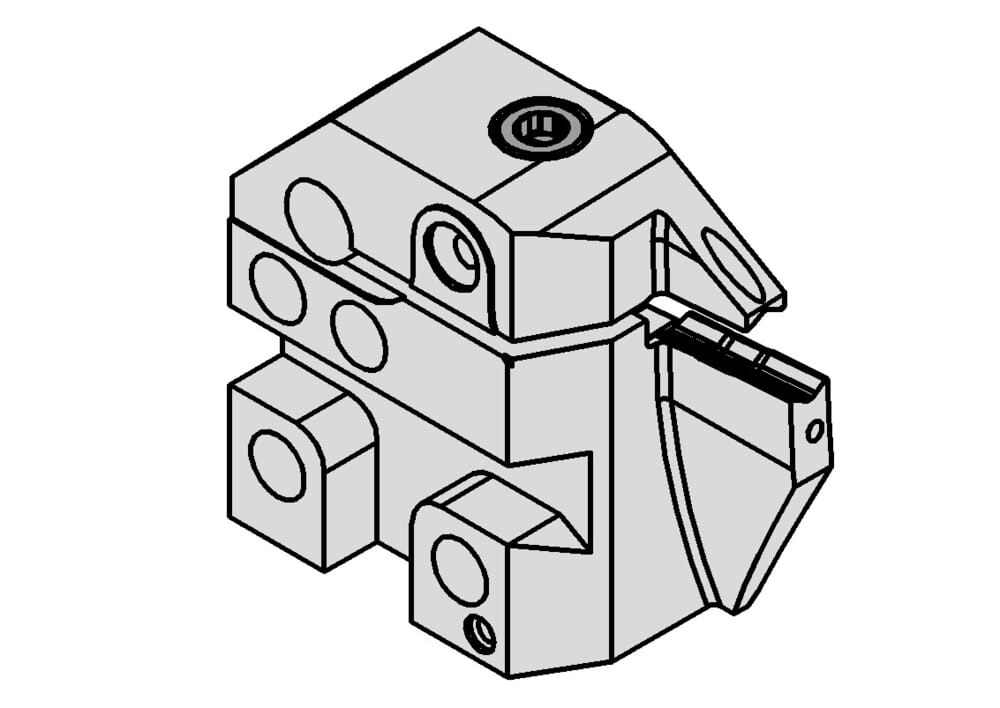

HORN Cartouche RAK224.6075.06.IK pour Tournage
Largeur de coupe (w)
6 mm
Katalog_CCTMS
220001
ISOCCTMS
HORN22000193$$
DIN_CCTMS
HORN-22000193
Katalog_CCTWS
224068
DIN_CCTWS
HORN-224060058N
ISOCCTWS
HORN224060058N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
eclass-shortcut
21-18-10-90
Diamètre extérieur minimal de départ (Da min)
60 mm
Diamètre extérieur maximal de départ (Da max)
75 mm
Profondeur de piqûre maximale (tmax)
14 mm
Longueur de la cassette au tranchant (lK)
29 mm
Épaisseur de la cassette (b3)
23 mm
Cote de réglage du centre de l'arête (f2)
13.4 mm
Largeur (b)
15.7 mm
| Téléchargements | |
|---|---|
| RAK224_6075_06_IK-STP.STP | Télécharger |
| RAK224_6075_06_IK-ISO.XML | Télécharger |
| RAK224_6075_06_IK-DIN.XML | Télécharger |
| RAK224_6075_06_IK-DXF.DXF | Télécharger |
| Télécharger tous les fichiers | |
