RAK224.1830.05.IK
Cartouche
Numéro d'article RAK224183005IK

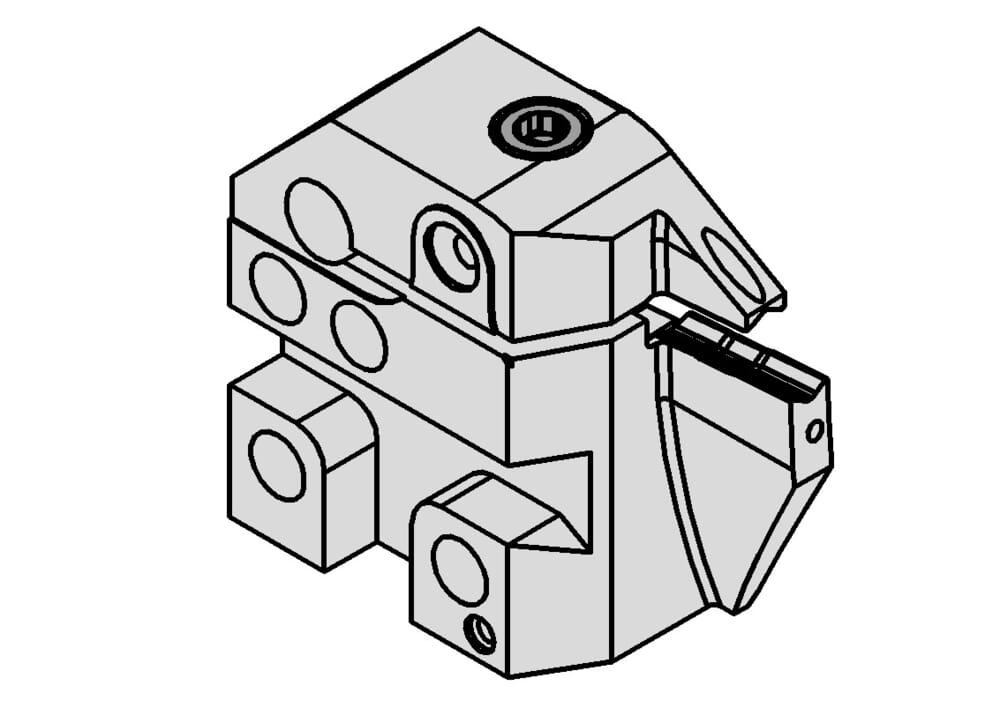

HORN Cartouche RAK224.1830.05.IK pour Tournage
DIN_CCTWS
HORN-224050058N
Largeur de coupe (w)
5 mm
Katalog_CCTMS
220001
ISO_CCTMS
HORN22000193$$
DIN_CCTMS
HORN-22000193
Katalog_CCTWS
224058
Largeur (b)
15.7 mm
ISO_CCTWS
HORN224050058N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Diamètre extérieur minimal de départ (Da min)
180 mm
Diamètre extérieur maximal de départ (Da max)
300 mm
Profondeur de piqûre maximale (tmax)
14 mm
Longueur de la cassette au tranchant (lK)
29 mm
Épaisseur de la cassette (b3)
19 mm
Cote de réglage du centre de l'arête (f2)
13.9 mm
| Téléchargements | |
|---|---|
| RAK224183005IK.DXF | Télécharger |
| RAK224_1830_05.STP | Télécharger |
| Télécharger tous les fichiers | |
