RAK224.1830.03.IK

Cartouche

Numéro d'article RAK224183003IK

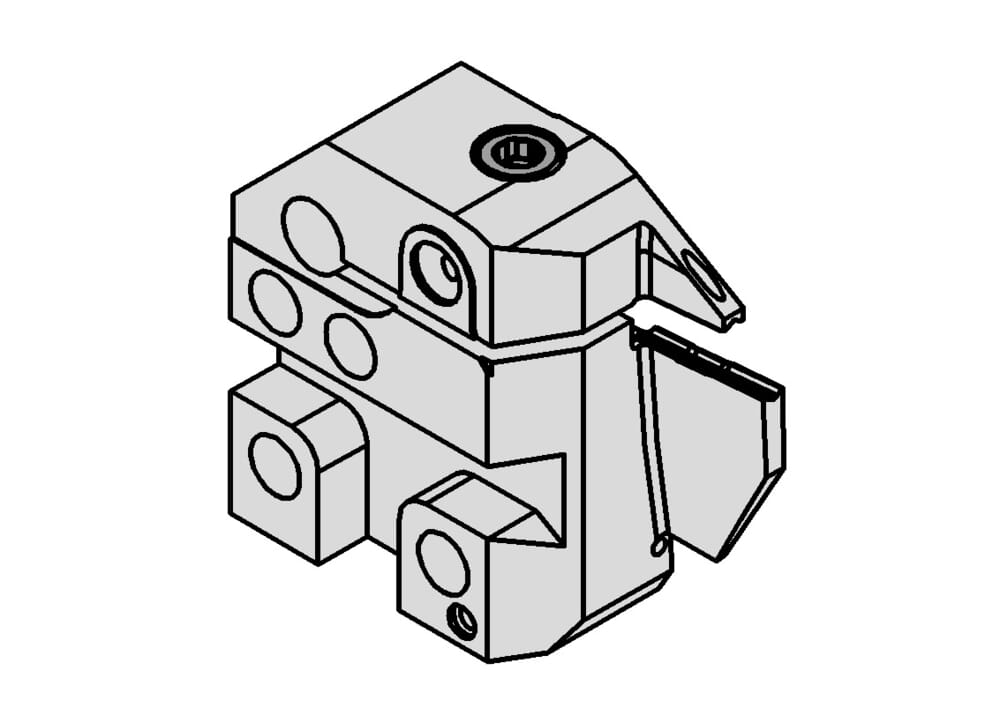

HORN Cartouche RAK224.1830.03.IK pour Tournage

DIN_CCTWS

HORN-224030058N

Largeur de coupe (w)

3 mm

Katalog_CCTMS

220001

ISO_CCTMS

HORN22000193$$

DIN_CCTMS

HORN-22000193

Katalog_CCTWS

224038

Largeur (b)

15.7 mm

ISO_CCTWS

HORN224030058N$$$$$

Cote de réglage de l'installation Cassette (formule) (f3)

f2+w/2

Diamètre extérieur minimal de départ (Da min)

180 mm

Diamètre extérieur maximal de départ (Da max)

300 mm

Profondeur de piqûre maximale (tmax)

14 mm

Longueur de la cassette au tranchant (lK)

29 mm

Épaisseur de la cassette (b3)

19 mm

Cote de réglage du centre de l'arête (f2)

14.9 mm

Téléchargements
RAK224183003IK.DXF	Télécharger
RAK224_1830_03.STP	Télécharger
Télécharger tous les fichiers
