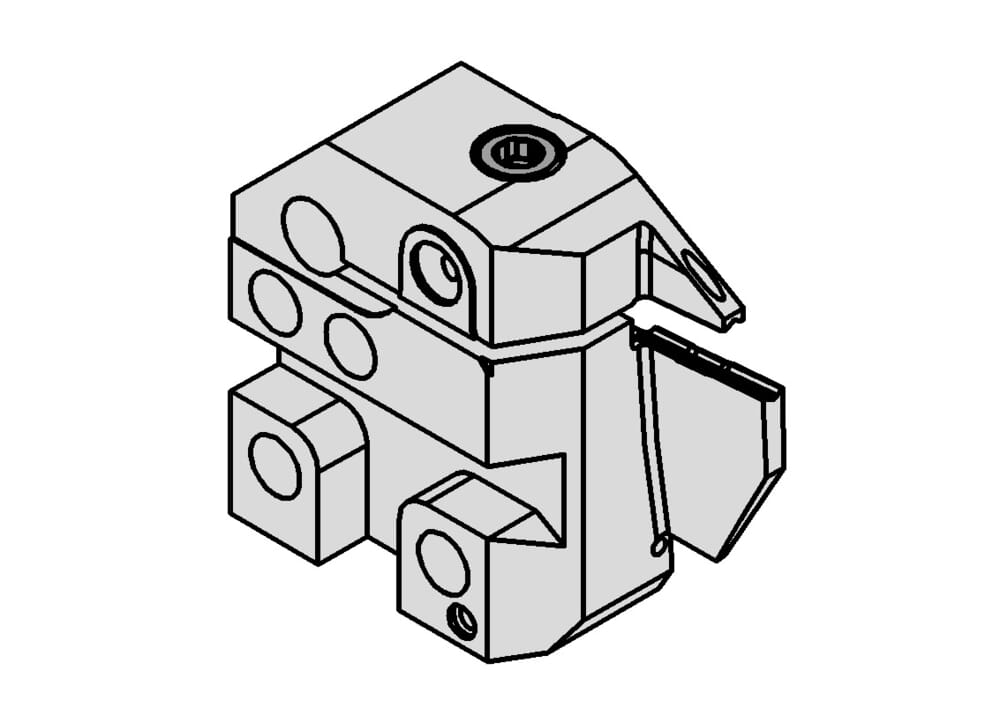

RAK224.1318.03.IK
Cartouche
Numéro d'article RAK224131803IK
HORN Cartouche RAK224.1318.03.IK pour Tournage
Katalog_CCTWS
224038
eclass-shortcut
21-18-10-90
Largeur de coupe (w)
3 mm
Katalog_CCTMS
220001
ISOCCTMS
HORN22000193$$
DIN_CCTMS
HORN-22000193
Largeur (b)
15.7 mm
DIN_CCTWS
HORN-224030058N
ISOCCTWS
HORN224030058N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Diamètre extérieur minimal de départ (Da min)
130 mm
Diamètre extérieur maximal de départ (Da max)
180 mm
Profondeur de piqûre maximale (tmax)
14 mm
Longueur de la cassette au tranchant (lK)
29 mm
Épaisseur de la cassette (b3)
20 mm
Cote de réglage du centre de l'arête (f2)
14.9 mm
| Téléchargements | |
|---|---|
| RAK224_1318_03_IK-DXF.DXF | Télécharger |
| RAK224_1318_03_IK-STP.STP | Télécharger |
| RAK224_1318_03_IK-ISO.XML | Télécharger |
| RAK224_1318_03_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
