RAK220.6575.14.IK

Cartouche

Numéro d'article RAK220657514IK

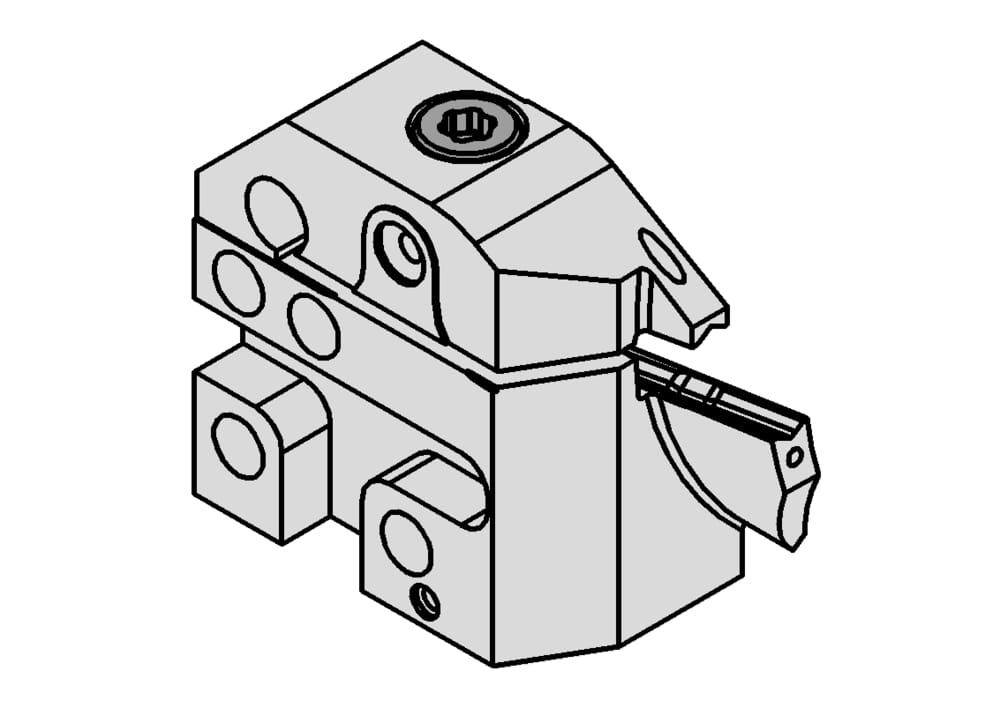

HORN Cartouche RAK220.6575.14.IK pour Tournage

DIN_CCTWS

HORN-229040108N

Largeur de coupe (w)

4 mm

Katalog_CCTMS

220001

ISO_CCTMS

HORN22000193$$

DIN_CCTMS

HORN-22000193

Katalog_CCTWS

229040

Largeur (b)

15.7 mm

ISO_CCTWS

HORN229040108N$$$$$

Cote de réglage de l'installation Cassette (formule) (f3)

f2+w/2

Diamètre extérieur minimal de départ (Da min)

65 mm

Diamètre extérieur maximal de départ (Da max)

75 mm

Profondeur de piqûre maximale (tmax)

10 mm

Longueur de la cassette au tranchant (lK)

36 mm

Épaisseur de la cassette (b3)

23 mm

Cote de réglage du centre de l'arête (f2)

14.4 mm

Téléchargements
RAK220657514IK_20211124_141411755.DXF	Télécharger
RAK220_6575_14_20171121_203803442.STP	Télécharger
Télécharger tous les fichiers
