RAK220.6075.16.IK
Cartouche
Numéro d'article RAK220607516IK

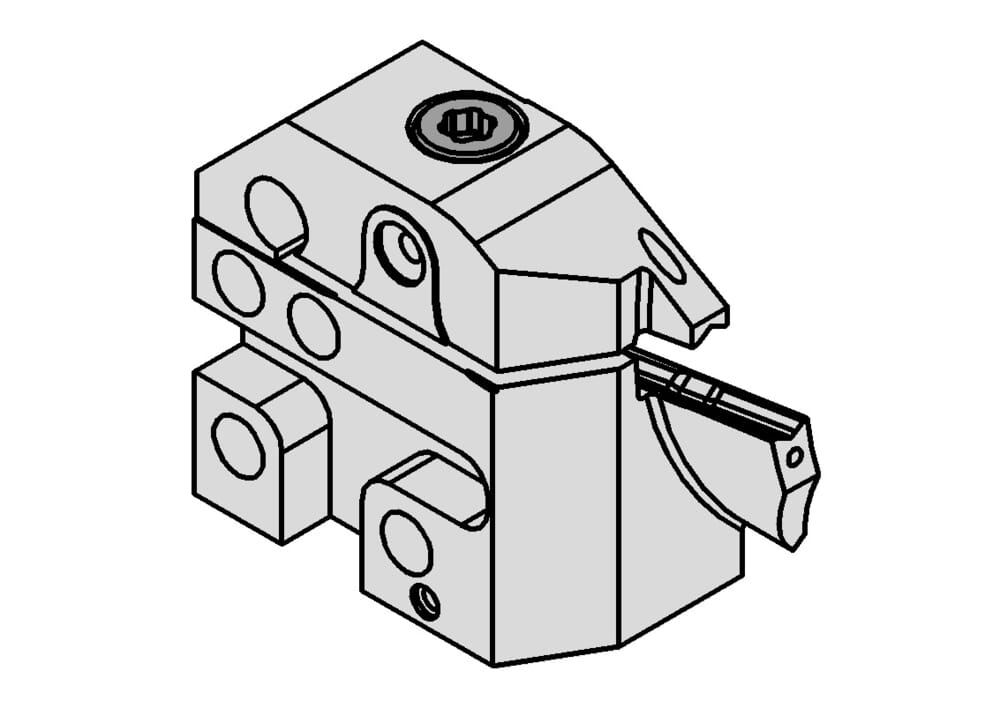

HORN Cartouche RAK220.6075.16.IK pour Tournage
DIN_CCTWS
HORN-229050108N;HORN-229051108N
Largeur de coupe (w)
6 mm
Katalog_CCTMS
220001
ISO_CCTMS
HORN22000193$$
DIN_CCTMS
HORN-22000193
Katalog_CCTWS
229050;229051
Largeur (b)
15.7 mm
ISO_CCTWS
HORN229050108N$$$$$;HORN229051108N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Diamètre extérieur minimal de départ (Da min)
60 mm
Diamètre extérieur maximal de départ (Da max)
75 mm
Profondeur de piqûre maximale (tmax)
10 mm
Longueur de la cassette au tranchant (lK)
36 mm
Épaisseur de la cassette (b3)
23 mm
Cote de réglage du centre de l'arête (f2)
13.4 mm
| Téléchargements | |
|---|---|
| RAK220607516IK.DXF | Télécharger |
| RAK220_6075_16_20171121_180422060.STP | Télécharger |
| Télécharger tous les fichiers | |
