R315.1017.02 TN35
Plaquette
Numéro d'article R315101702TN35

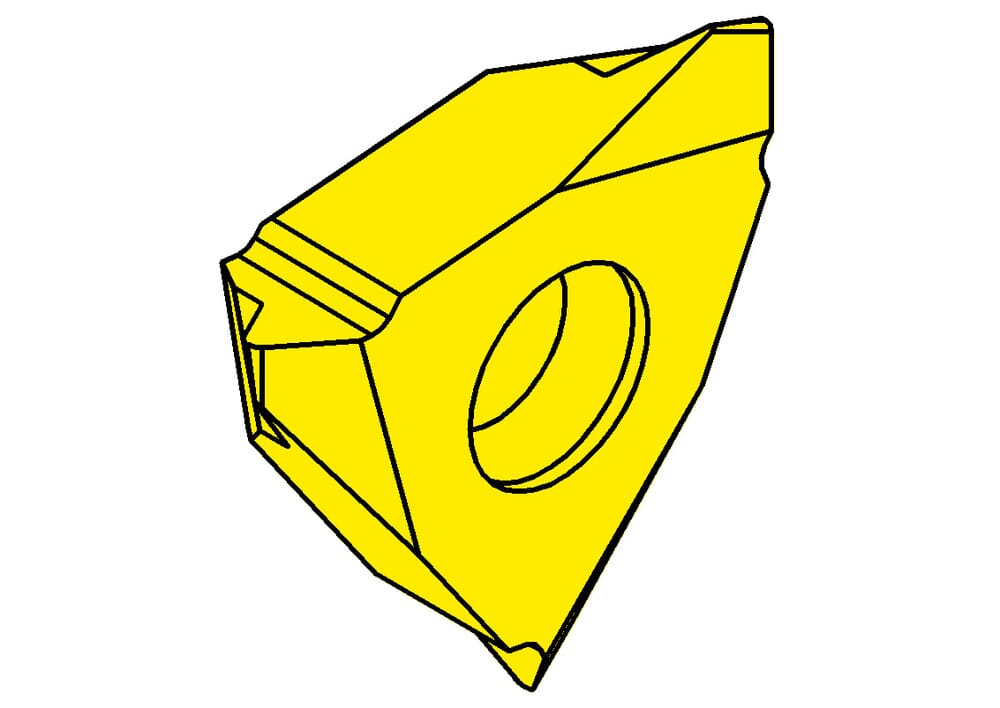

HORN Plaquette R315.1017.02 TN35 pour
Hauteur de la plaquette, épaisseur de la plaquette (s)
5.45 mm
eclass-shortcut
21-18-20-01
Pas (P)
1.75 mm
smallest-bore-diameter-met
40 mm
number-of-teeth
3 St.
Cote de réglage Longueur (E)
4.15 mm
Taille du logement de la plaque (Größe)
5
Katalog_SSC
31505R
ISO_SSC
HORN31505$051R$$$$$
Profondeur du profil, du filetage (tmax)
1.07 mm
Rayon de pointe (r)
0.25 mm
width-at-the-base-of-the-thread-met
0.12 mm
| Téléchargements | |
|---|---|
| R315_1017_02_TN35-DXF.DXF | Télécharger |
| R315_1017_02_TN35-STP.STP | Télécharger |
| R315_1017_02_TN35-ISO.XML | Télécharger |
| R315_1017_02_TN35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
