LIK220.1830.16.IK
Cartouche
Numéro d'article LIK220183016IK

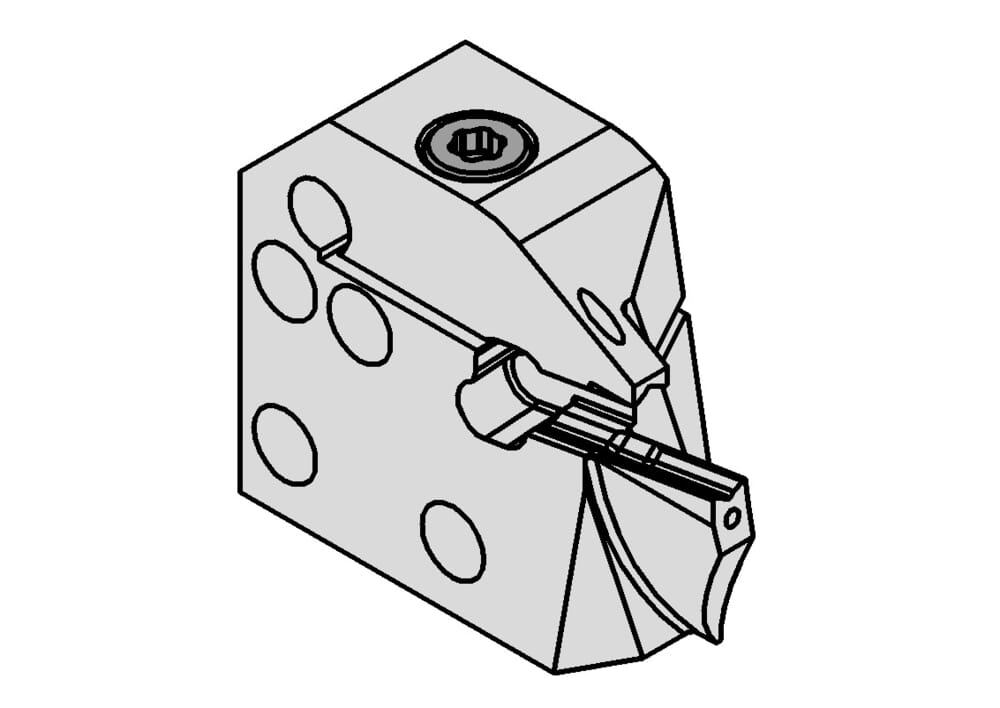

HORN Cartouche LIK220.1830.16.IK pour Tournage
DIN_CCTWS
HORN-229050108N;HORN-229051108N

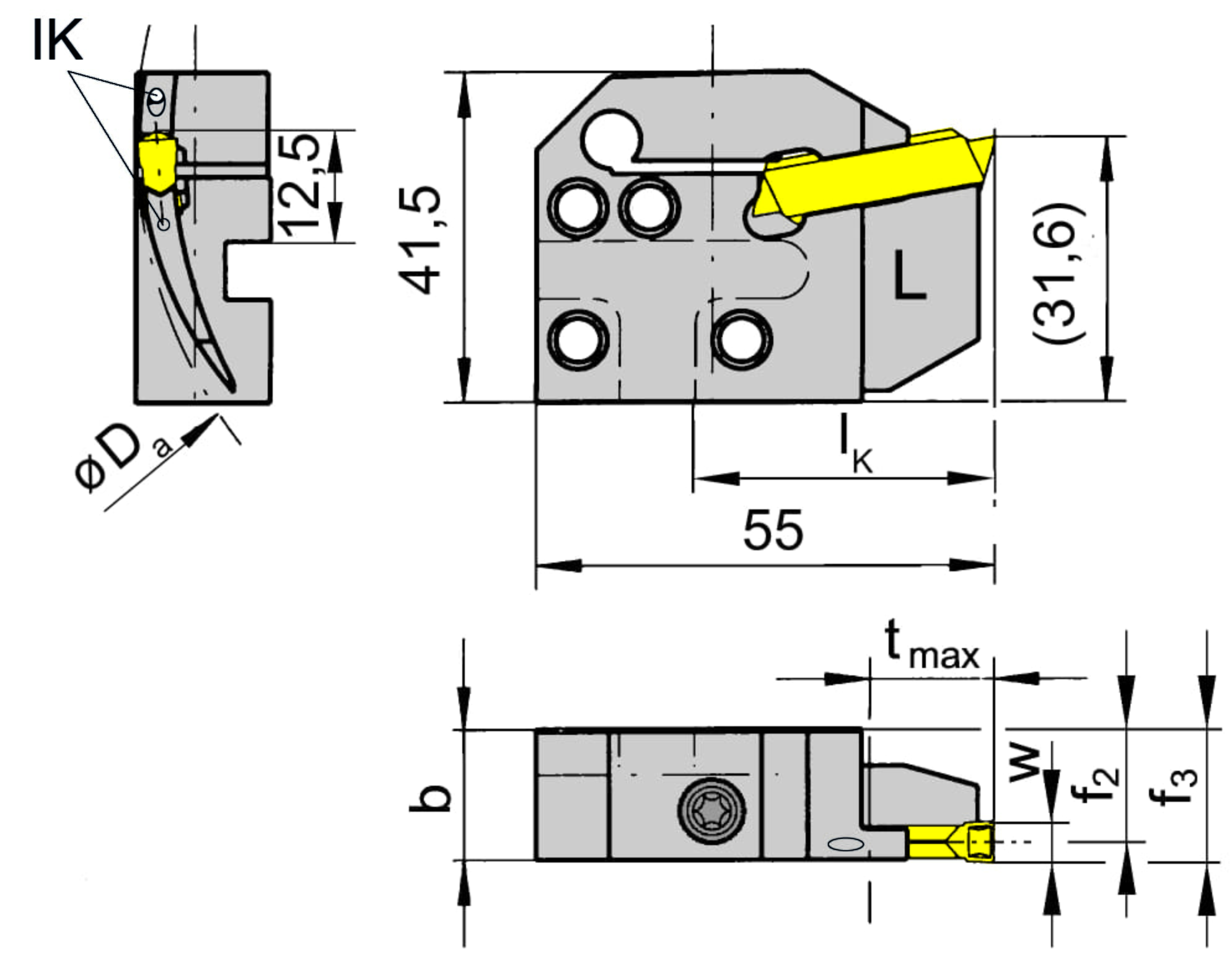

Largeur de coupe (w)
6 mm
Katalog_CCTMS
220002
ISOCCTMS
HORN22000293$$
DIN_CCTMS
HORN-22000293
Katalog_CCTWS
229050;229051
Largeur (b)
15.7 mm
ISOCCTWS
HORN229050108N$$$$$;HORN229051108N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Diamètre extérieur minimal de départ (Da min)
180 mm
Diamètre extérieur maximal de départ (Da max)
300 mm
Profondeur de piqûre maximale (tmax)
15 mm
Longueur de la cassette au tranchant (lK)
36 mm
Cote de réglage du centre de l'arête (f2)
13.4 mm
