LAK220.9513.14.IK
Cartouche
Numéro d'article LAK220951314IK

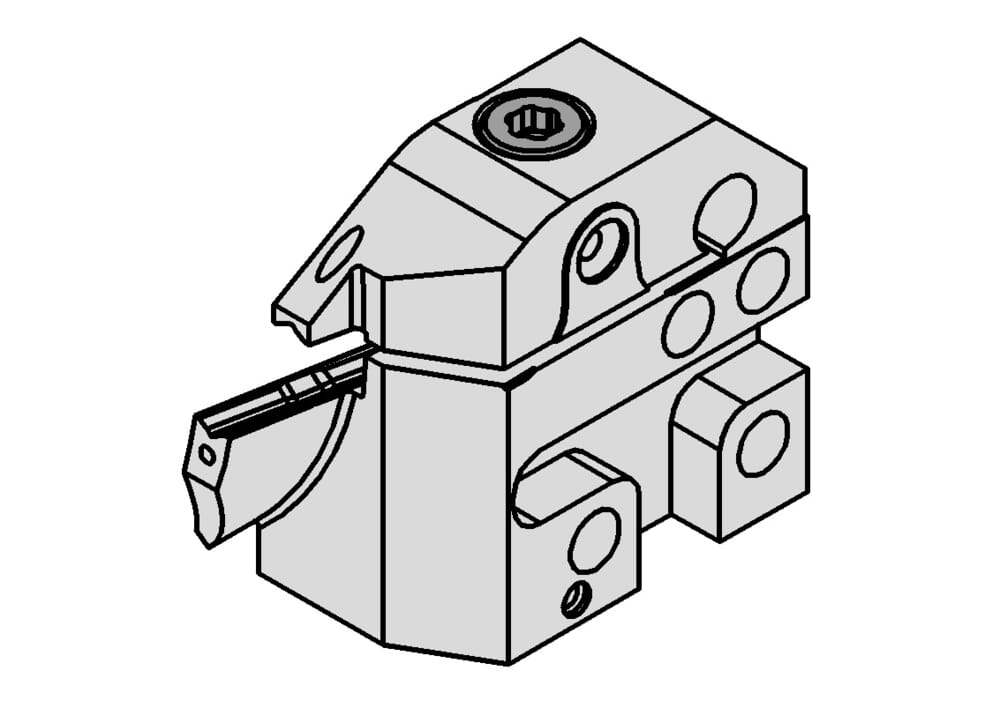

HORN Cartouche LAK220.9513.14.IK pour Tournage
DIN_CCTWS
HORN-229040108N
Largeur de coupe (w)
4 mm
Katalog_CCTMS
220002
ISO_CCTMS
HORN22000293$$
DIN_CCTMS
HORN-22000293
Katalog_CCTWS
229040
Largeur (b)
15.7 mm
ISO_CCTWS
HORN229040108N$$$$$
Cote de réglage de l'installation Cassette (formule) (f3)
f2+w/2
Diamètre extérieur minimal de départ (Da min)
95 mm
Diamètre extérieur maximal de départ (Da max)
130 mm
Profondeur de piqûre maximale (tmax)
15 mm
Longueur de la cassette au tranchant (lK)
36 mm
Épaisseur de la cassette (b3)
21.2 mm
Cote de réglage du centre de l'arête (f2)
14.4 mm
| Téléchargements | |
|---|---|
| LAK220_9513_14_IK-DXF.DXF | Télécharger |
| LAK220_9513_14_IK-STP.STP | Télécharger |
| LAK220_9513_14_IK-ISO.XML | Télécharger |
| LAK220_9513_14_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
