RHC316.2525.S3.03
Numéro d'article RHC3162525S303

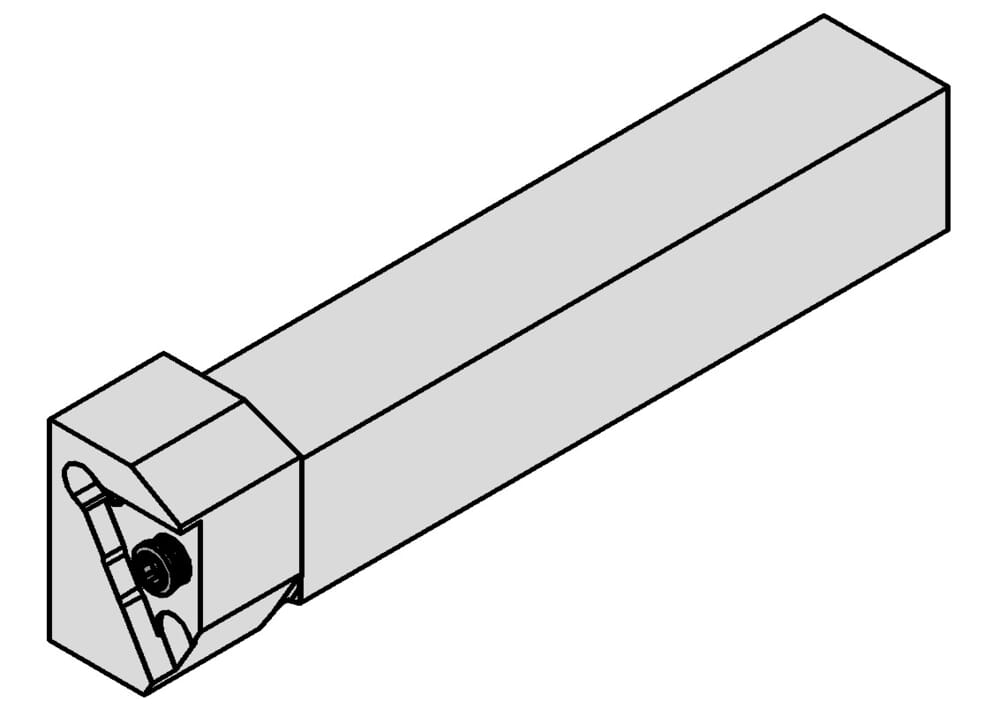

HORN RHC316.2525.S3.03 pour Tournage
DIN_CCTWS
HORN-S31603000L
Taille du logement de la plaque (Größe)
3
ISO_CCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250105
Katalog_CCTWS
S31603L
Largeur de tige (b)
25 mm
ISO_CCTWS
HORNS31603$000L$$$$$
Hauteur de pointe (h1)
25 mm
Profondeur de piqûre maximale (tmax)
8 mm
Hauteur de la tige (h)
25 mm
Longueur totale (sans plaquette) (l)
150 mm
Cote de réglage (f)
34 mm
| Téléchargements | |
|---|---|
| RHC3162525S303_20210629_012628109.DXF | Télécharger |
| RHC3162525S303_20240117_043517848.STP | Télécharger |
| Télécharger tous les fichiers | |
