RHC316.1616.S3.03
Numéro d'article RHC3161616S303

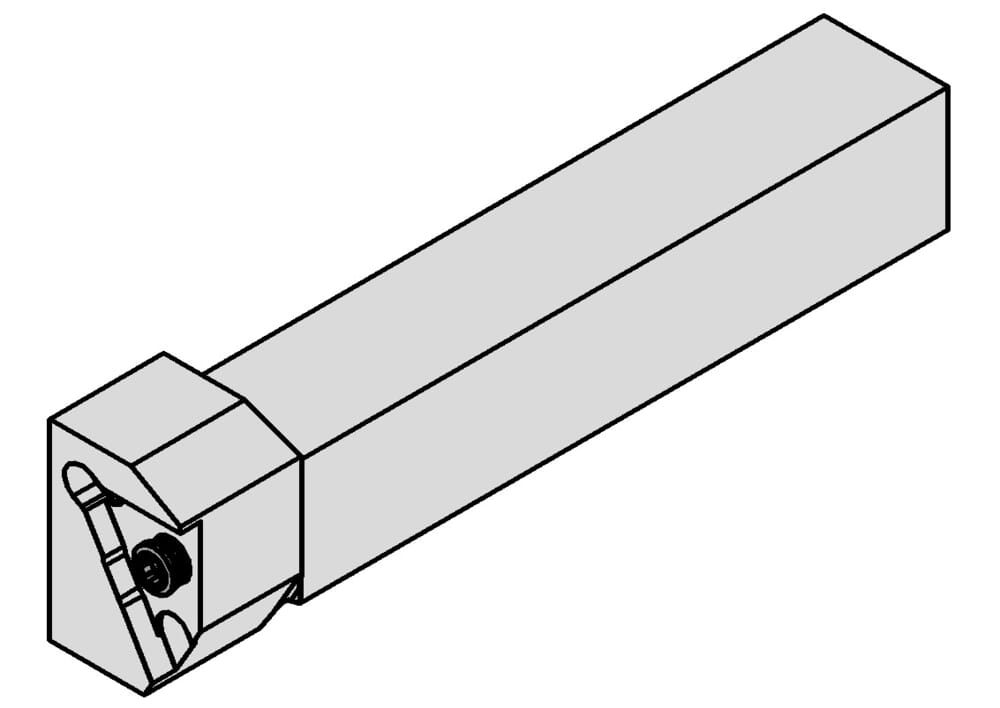

HORN RHC316.1616.S3.03 pour Tournage
DIN_CCTWS
HORN-S31603000L
Taille du logement de la plaque (Größe)
3
ISO_CCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160105
Katalog_CCTWS
S31603L
Largeur de tige (b)
16 mm
ISO_CCTWS
HORNS31603$000L$$$$$
Hauteur de pointe (h1)
25 mm
Profondeur de piqûre maximale (tmax)
8 mm
Hauteur de la tige (h)
16 mm
Longueur totale (sans plaquette) (l)
125 mm
Cote de réglage (f)
29 mm
| Téléchargements | |
|---|---|
| RHC3161616S303_20210629_012435513.DXF | Télécharger |
| RHC3161616S303_20240117_043107855.STP | Télécharger |
| Télécharger tous les fichiers | |
