RH34T.2020.6.40.IK
Porte-outil
Numéro d'article RH34T2020640IK

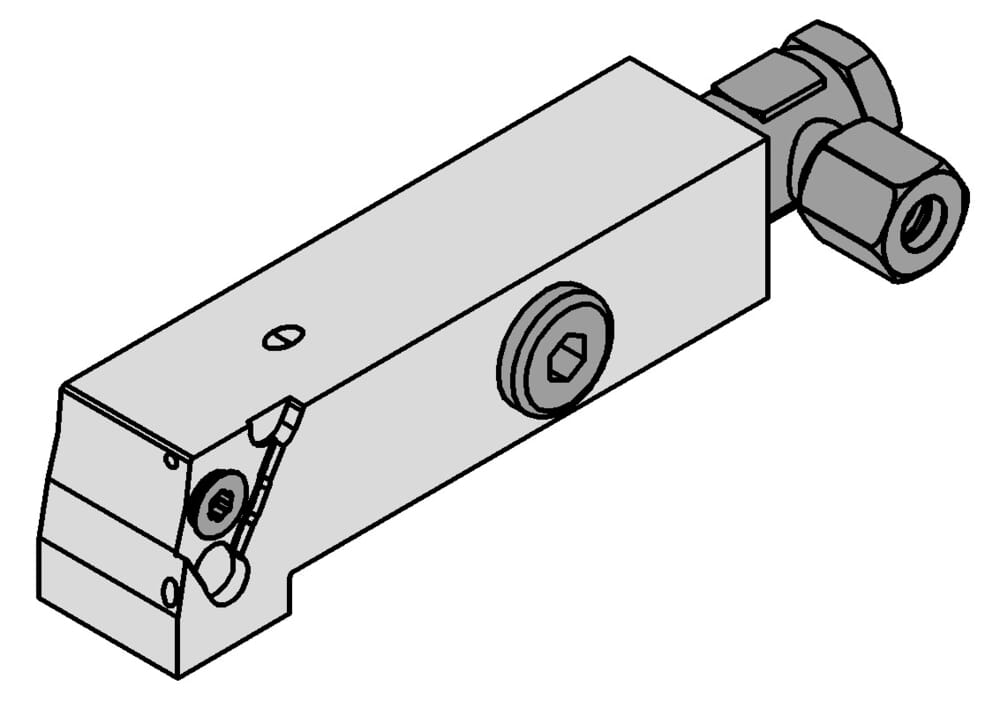

HORN Porte-outil RH34T.2020.6.40.IK pour Tournage
plating-seat-size
4
ISO_CCTMS
VKT01A2020$$$$
DIN_CCTMS
VKT20200115
Katalog_CCTWS
34T04N
DIN_CCTWS
HORN-34T044N
ISO_CCTWS
HORN34T04$$$$N$$$$$
Largeur de tige (b)
20 mm
Longueur de la tête en bas (plaquette incluse) (l2)
19 mm
Cote de réglage (formule) (f)
f1+w-a1
clamping-range-max-met
5 mm
clamping-range-min-met
4.01 mm
Hauteur de pointe (h1)
25 mm
Diamètre maximal de la pièce à usiner (Dmax)
60 mm
Profondeur de piqûre maximale (tmax)
6.5 mm
Hauteur de la tige (h)
20 mm
Longueur totale (plaquette incluse) (l1)
89 mm
Cote de réglage (f1)
15.5 mm
| Téléchargements | |
|---|---|
| RH34T2020640IK.DXF | Télécharger |
| Télécharger tous les fichiers | |
