RH34T.1616.6.40.IK
Porte-outil
Numéro d'article RH34T1616640IK

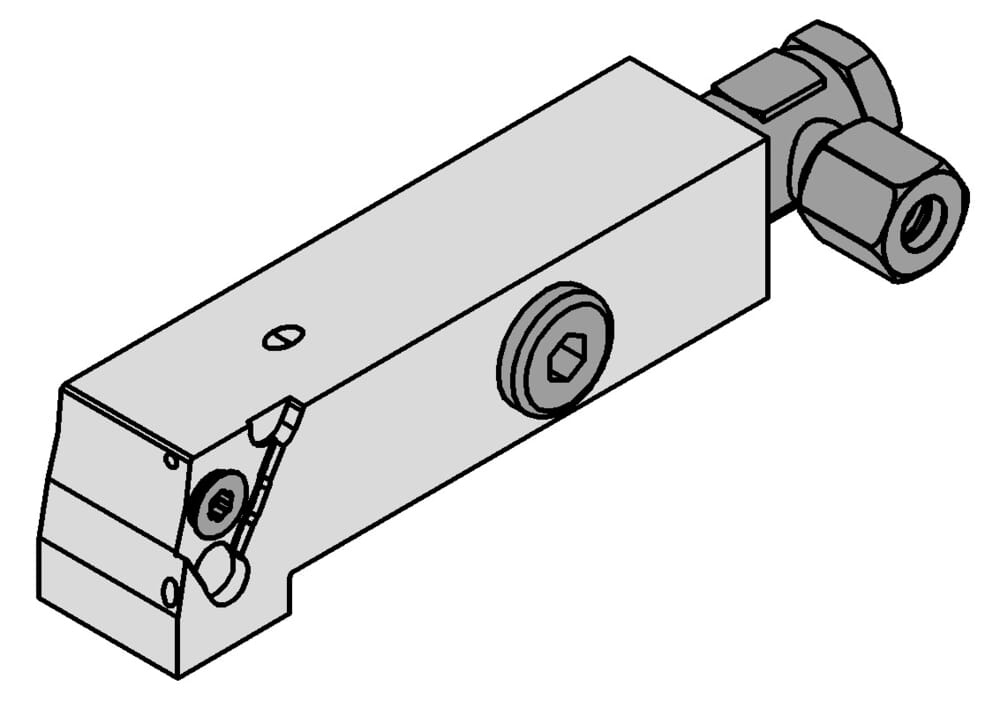

HORN Porte-outil RH34T.1616.6.40.IK pour Tournage
plating-seat-size
4
ISO_CCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160115
Katalog_CCTWS
34T04N
DIN_CCTWS
HORN-34T044N
ISO_CCTWS
HORN34T04$$$$N$$$$$
Largeur de tige (b)
16 mm
Longueur de la tête en bas (plaquette incluse) (l2)
19 mm
Cote de réglage (formule) (f)
f1+w-a1
clamping-range-max-met
5 mm
clamping-range-min-met
4.01 mm
Hauteur de pointe (h1)
21 mm
Diamètre maximal de la pièce à usiner (Dmax)
60 mm
Profondeur de piqûre maximale (tmax)
6.5 mm
Hauteur de la tige (h)
16 mm
Longueur totale (plaquette incluse) (l1)
74 mm
Cote de réglage (f1)
11.5 mm
| Téléchargements | |
|---|---|
| RH34T1616640IK.DXF | Télécharger |
| Télécharger tous les fichiers | |
