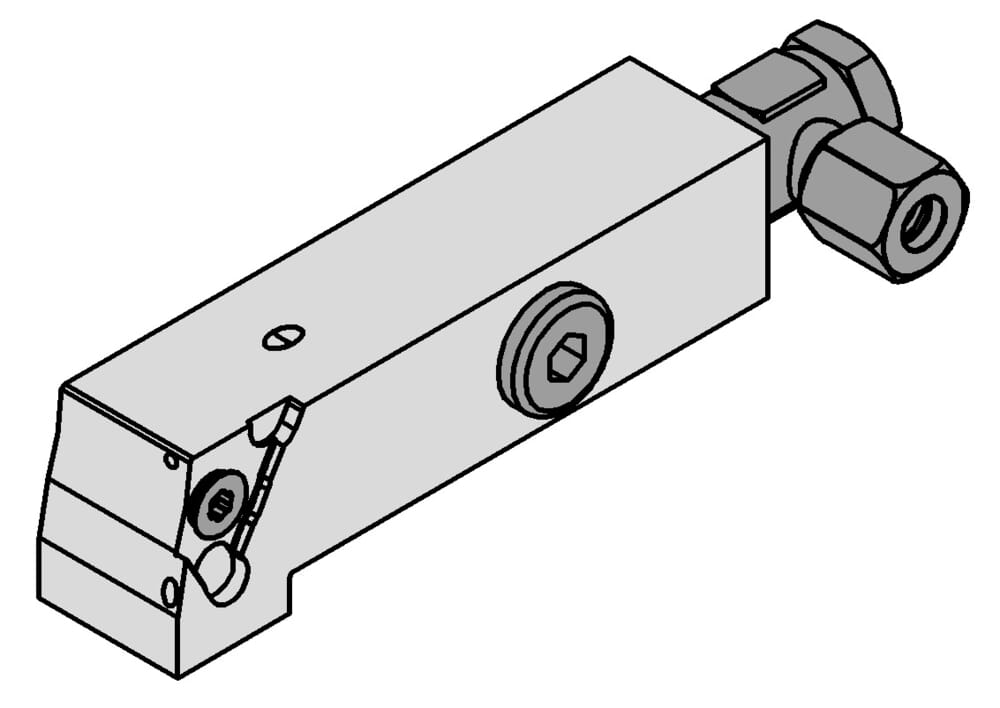

RH34T.1212.6.10.IK
Porte-outil
Numéro d'article RH34T1212610IK
HORN Porte-outil RH34T.1212.6.10.IK pour Tournage
eclass-shortcut
21-18-10-90
plating-seat-size
1
ISOCCTMS
VKT01A1212$$$$
DIN_CCTMS
VKT12120115
Katalog_CCTWS
34T01N
DIN_CCTWS
HORN-34T014N
ISOCCTWS
HORN34T01$$$$N$$$$$
Longueur de la tête en bas (plaquette incluse) (l2)
20 mm
Cote de réglage (formule) (f)
f1+w-a1
clamping-range-max-met
2 mm
clamping-range-min-met
2 mm
Hauteur de pointe (h1)
21 mm
Diamètre maximal de la pièce à usiner (Dmax)
60 mm
Profondeur de piqûre maximale (tmax)
6.5 mm
Hauteur de la tige (h)
12 mm
Longueur totale (plaquette incluse) (l1)
74 mm
Cote de réglage (f1)
10.5 mm
Largeur de tige (b)
12 mm
| Téléchargements | |
|---|---|
| RH34T_1212_6_10_IK-DXF.DXF | Télécharger |
| RH34T_1212_6_10_IK-STP.STP | Télécharger |
| RH34T_1212_6_10_IK-ISO.XML | Télécharger |
| RH34T_1212_6_10_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
