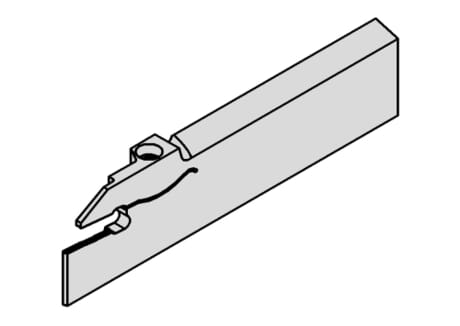

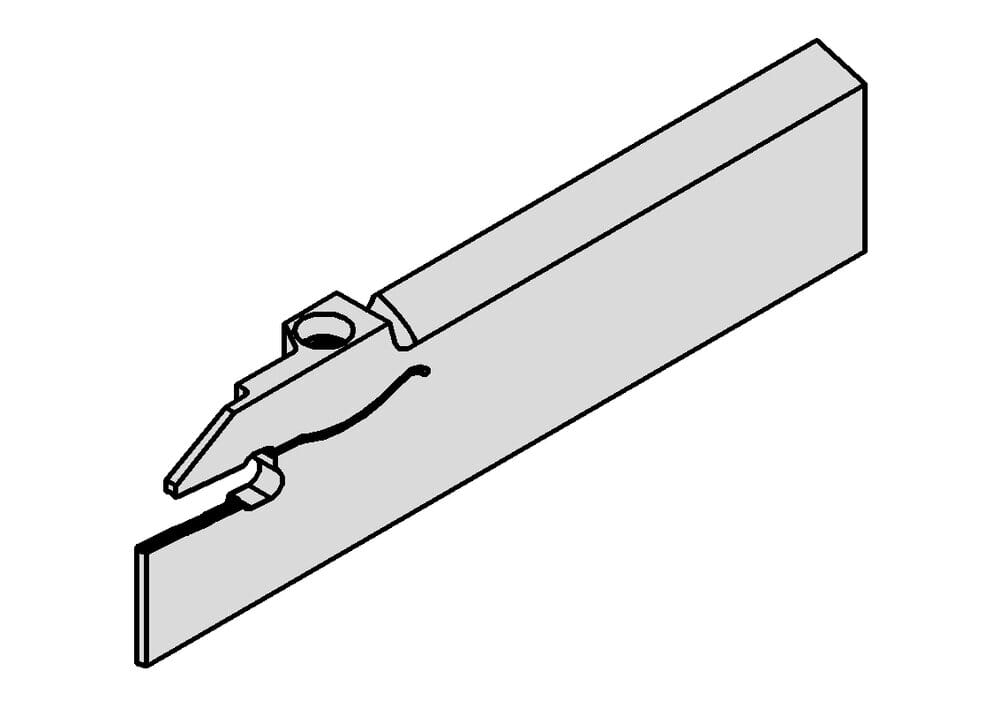

RH224.3208.83R
Porte-outil
Numéro d'article RH224320883R
HORN Porte-outil RH224.3208.83R pour Tournage
Hauteur de pointe (h1)
24.8 mm
Largeur de coupe (w)
3 mm
Taille du logement de la plaque (Größe)
3
ISOCCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200105
Katalog_CCTWS
224038
DIN_CCTWS
HORN-224030058N
ISOCCTWS
HORN224030058N$$$$$
Plage de serrage Maximum (Spannbereich)
3.7 mm
Plage de serrage Minimum (Spannbereich)
2.8 mm
Diamètre maximal de la pièce à usiner (Dmax)
42 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
21 mm
Hauteur de la tête (h)
32 mm
Longueur totale (plaquette incluse) (l1)
110 mm
Cote de réglage (f)
6.8 mm
Largeur / épaisseur du guide (b)
7.9 mm
| Téléchargements | |
|---|---|
| RH224_3208_83R-DXF.DXF | Télécharger |
| RH224_3208_83R-STP.STP | Télécharger |
| RH224_3208_83R-ISO.XML | Télécharger |
| RH224_3208_83R-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
