RH224.3208.03
Porte outil
Numéro d'article RH224320803

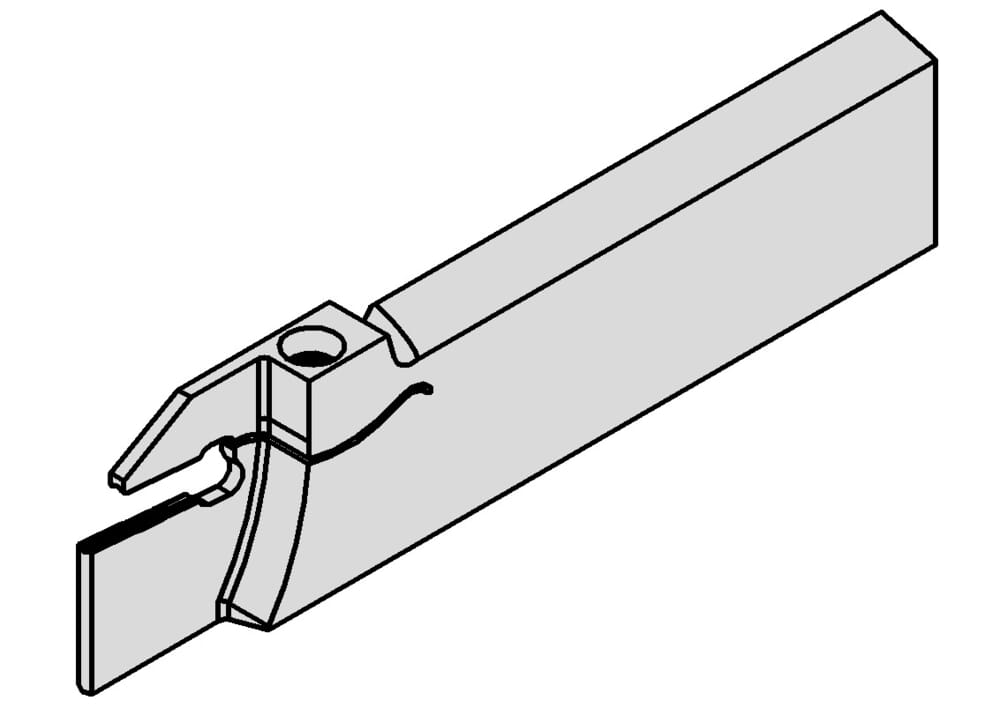

HORN Porte outil RH224.3208.03 pour Tournage
ISOCCTWS
HORN224030058N$$$$$
Largeur de coupe (w)
3 mm
Taille du logement de la plaque (Größe)
3
ISOCCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200105
Katalog_CCTWS
224038
DIN_CCTWS
HORN-224030058N
Largeur / épaisseur du guide (b)
7.9 mm
Plage de serrage Maximum (Spannbereich)
3.7 mm
Plage de serrage Minimum (Spannbereich)
2.8 mm
Hauteur de pointe (h1)
24.8 mm
Diamètre maximal de la pièce à usiner (Dmax)
50 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
18 mm
Hauteur de la tête (h)
32 mm
Longueur totale (plaquette incluse) (l1)
110 mm
Cote de réglage (f)
1.1 mm
| Téléchargements | |
|---|---|
| RH224_3208_03-DXF.DXF | Télécharger |
| RH224_3208_03-STP.STP | Télécharger |
| RH224_3208_03-ISO.XML | Télécharger |
| RH224_3208_03-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
