RH224.2608.02
Porte outil
Numéro d'article RH224260802

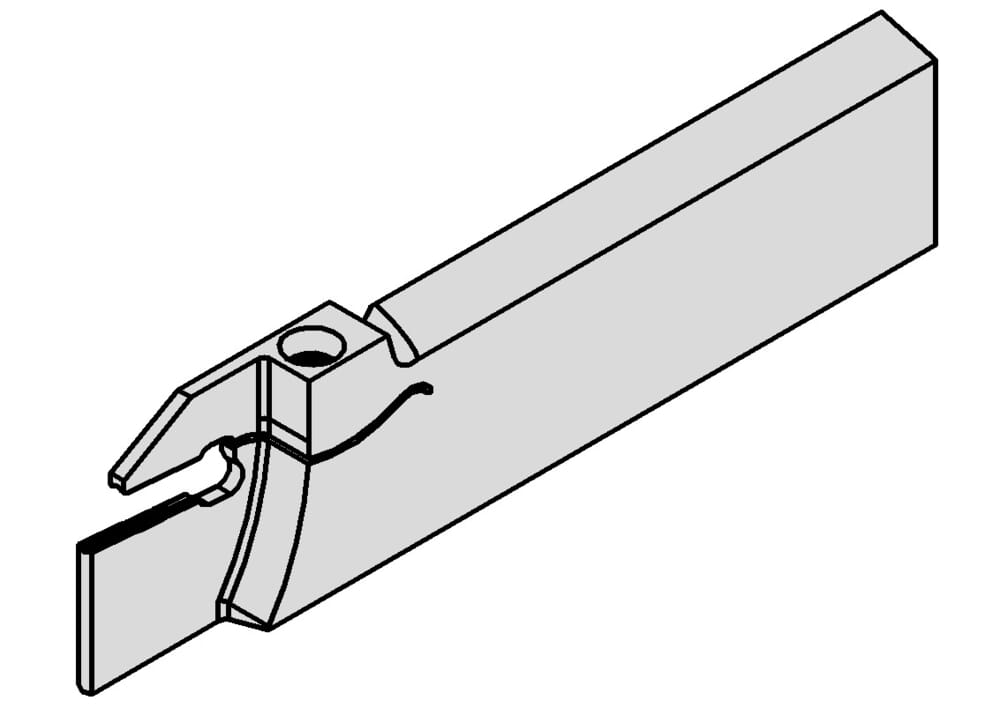

HORN Porte outil RH224.2608.02 pour Tournage
ISO_CCTWS
HORN224020058N$$$$$
Largeur de coupe (w)
2.5 mm
Taille du logement de la plaque (Größe)
2
ISO_CCTMS
PMU01C0260$$$$
DIN_CCTMS
PMU02600105
Katalog_CCTWS
224028
DIN_CCTWS
HORN-224020058N
Largeur / épaisseur du guide (b)
7.9 mm
Plage de serrage Maximum (Spannbereich)
2.8 mm
Plage de serrage Minimum (Spannbereich)
2.4 mm
Hauteur de pointe (h1)
21.4 mm
Diamètre maximal de la pièce à usiner (Dmax)
50 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
18 mm
Hauteur de la tête (h)
26 mm
Longueur totale (plaquette incluse) (l1)
110 mm
Cote de réglage (f)
0.9 mm
| Téléchargements | |
|---|---|
| RH224260802.DXF | Télécharger |
| RH224_2608_02_20171121_212625876.STP | Télécharger |
| Télécharger tous les fichiers | |
