RH224.2525.18.0A.02.IK
Porte-outil
Numéro d'article RH2242525180A02IK

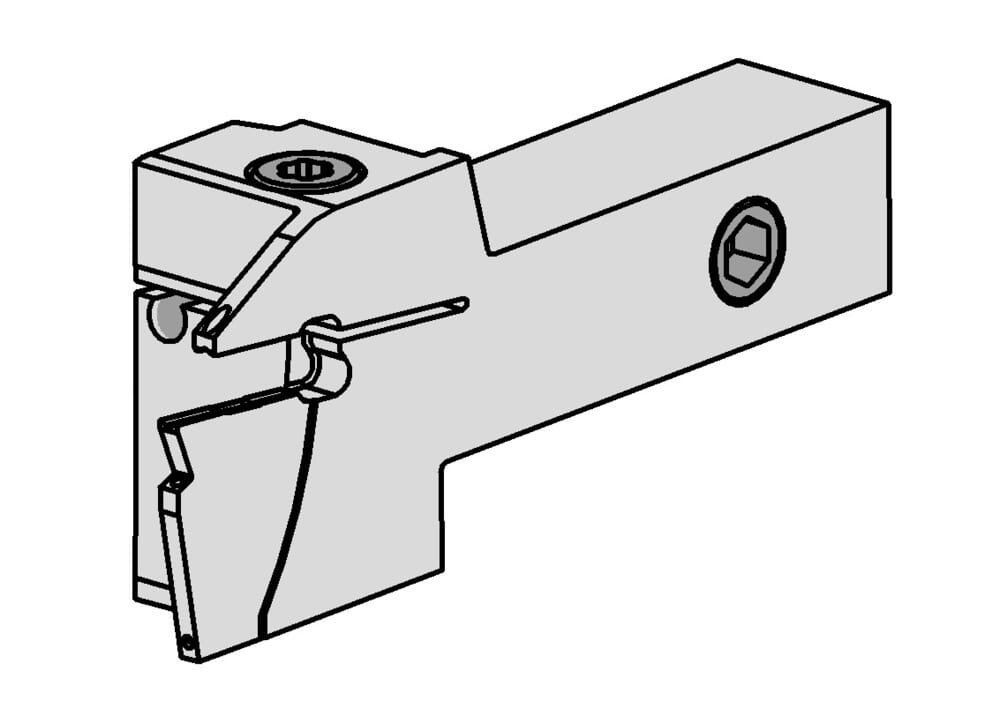

HORN Porte-outil RH224.2525.18.0A.02.IK pour Tournage
Longueur de la tête en haut (plaquette incluse) (l3)
39 mm
Largeur de coupe (w)
2 mm
ISO_CCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250115
Katalog_CCTWS
224018
DIN_CCTWS
HORN-224010058N
ISO_CCTWS
HORN224010058N$$$$$
Largeur de tige (b)
25 mm
Longueur de la tête en bas (plaquette incluse) (l2)
33 mm
Cote de réglage (formule) (f)
f1+w/2
Plage de serrage Maximum (Spannbereich)
2.4 mm
Plage de serrage Minimum (Spannbereich)
2 mm
Hauteur de pointe (h1)
30 mm
Diamètre maximal de la pièce à usiner (Dmax)
80 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
18 mm
Hauteur de la tige (h)
25 mm
Longueur totale (plaquette incluse) (l1)
117 mm
Cote de réglage du centre de l'arête (f1)
24.2 mm
adjustment-dimension-met
24.2 mm
| Téléchargements | |
|---|---|
| RH2242525180A02IK_20240205_200803459.DXF | Télécharger |
| RH2242525180A02IK.STP | Télécharger |
| Télécharger tous les fichiers | |
