RH224.2020.61.IK
Porte-outil
Numéro d'article RH224202061IK

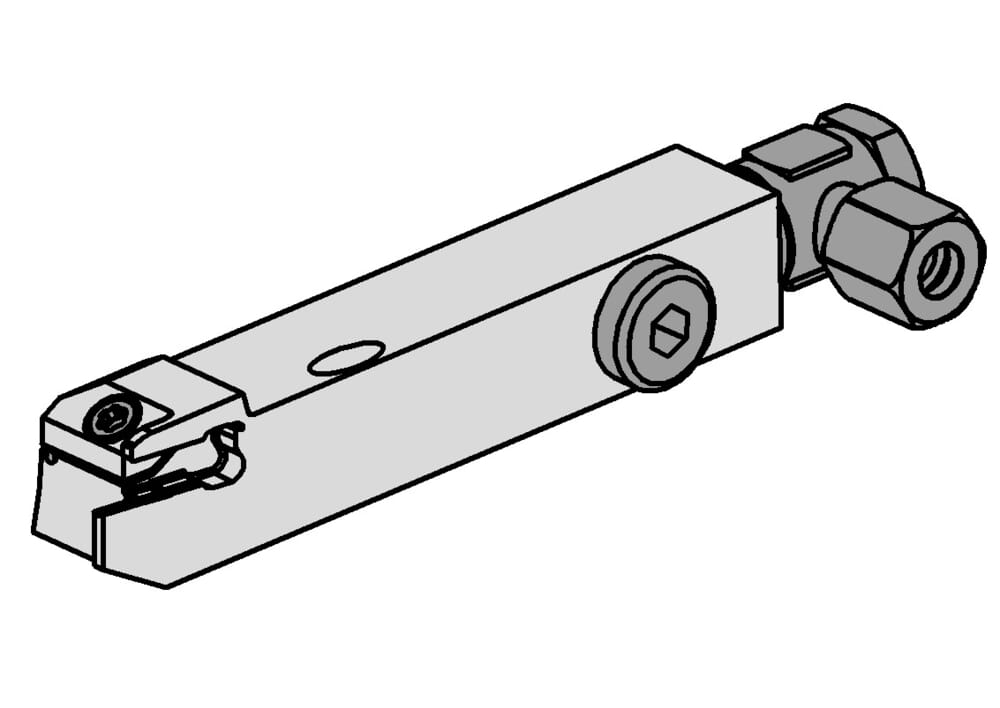

HORN Porte-outil RH224.2020.61.IK pour Tournage
ISO_CCTWS
HORN224010058N$$$$$
Largeur de coupe (w)
2 mm
Taille du logement de la plaque (Größe)
1
ISO_CCTMS
VKT01A2020$$$$
DIN_CCTMS
VKT20200115
Katalog_CCTWS
224018
DIN_CCTWS
HORN-224010058N
Largeur de tige (b)
20 mm
Cote de réglage (formule) (f)
f1+w/2
Plage de serrage Maximum (Spannbereich)
2.4 mm
Plage de serrage Minimum (Spannbereich)
2 mm
Hauteur de pointe (h1)
20 mm
Diamètre maximal de la pièce à usiner (Dmax)
100 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
7 mm
Hauteur de la tige (h)
20 mm
Longueur totale (plaquette incluse) (l1)
100 mm
Cote de réglage du centre de l'arête (f1)
0.7 mm
| Téléchargements | |
|---|---|
| RH224_2020_61.STP | Télécharger |
| RH224202061IK.DXF | Télécharger |
| Télécharger tous les fichiers | |
