RH224.1616.61.IK
Porte-outil
Numéro d'article RH224161661IK

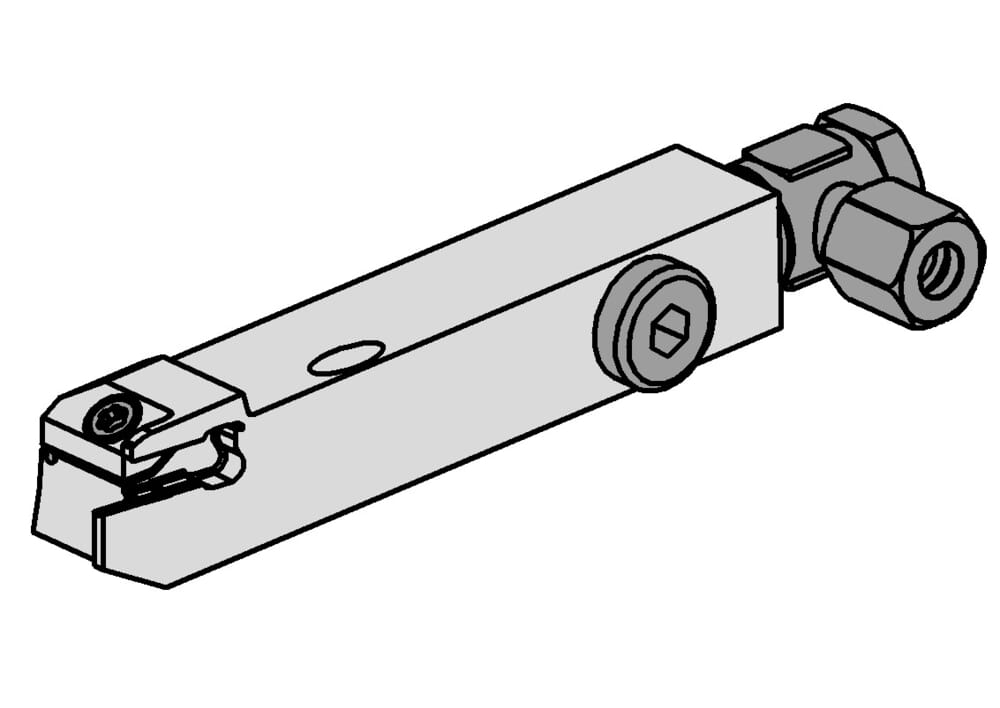

HORN Porte-outil RH224.1616.61.IK pour Tournage
ISOCCTWS
HORN224010058N$$$$$
Largeur de coupe (w)
2 mm
Taille du logement de la plaque (Größe)
1
ISOCCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160115
Katalog_CCTWS
224018
DIN_CCTWS
HORN-224010058N
Largeur de tige (b)
16 mm
Cote de réglage (formule) (f)
f1+w/2
Plage de serrage Maximum (Spannbereich)
2.4 mm
Plage de serrage Minimum (Spannbereich)
2 mm
Hauteur de pointe (h1)
16 mm
Diamètre maximal de la pièce à usiner (Dmax)
100 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
7 mm
Hauteur de la tige (h)
16 mm
Longueur totale (plaquette incluse) (l1)
100 mm
Cote de réglage du centre de l'arête (f1)
0.7 mm
| Téléchargements | |
|---|---|
| RH224_1616_61_IK-DXF.DXF | Télécharger |
| RH224_1616_61_IK-STP.STP | Télécharger |
| RH224_1616_61_IK-ISO.XML | Télécharger |
| RH224_1616_61_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
