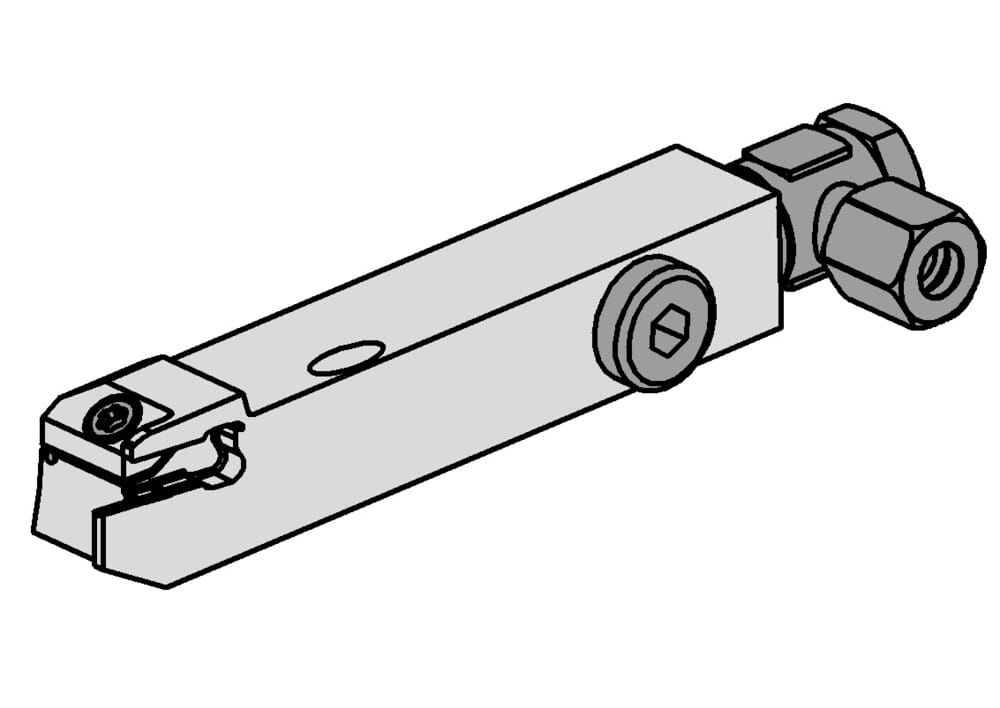

RH224.1212.62.IK
Porte-outil
Numéro d'article RH224121262IK
HORN Porte-outil RH224.1212.62.IK pour Tournage
ISO_CCTWS
HORN224020058N$$$$$
Largeur de coupe (w)
2.5 mm
Taille du logement de la plaque (Größe)
2
ISO_CCTMS
VKT01A1212$$$$
DIN_CCTMS
VKT12120115
Katalog_CCTWS
224028
DIN_CCTWS
HORN-224020058N
Largeur de tige (b)
12 mm
Cote de réglage (formule) (f)
f1+w/2
Plage de serrage Maximum (Spannbereich)
2.8 mm
Plage de serrage Minimum (Spannbereich)
2.4 mm
Hauteur de pointe (h1)
12 mm
Diamètre maximal de la pièce à usiner (Dmax)
100 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
7 mm
Hauteur de la tige (h)
12 mm
Longueur totale (plaquette incluse) (l1)
100 mm
Cote de réglage du centre de l'arête (f1)
0.9 mm
| Téléchargements | |
|---|---|
| RH224121262IK_20210709_092643259.DXF | Télécharger |
| RH224_1212_62_IK.STP | Télécharger |
| Télécharger tous les fichiers | |
