RH224.1212.20.63.IK
Porte-outil
Numéro d'article RH22412122063IK

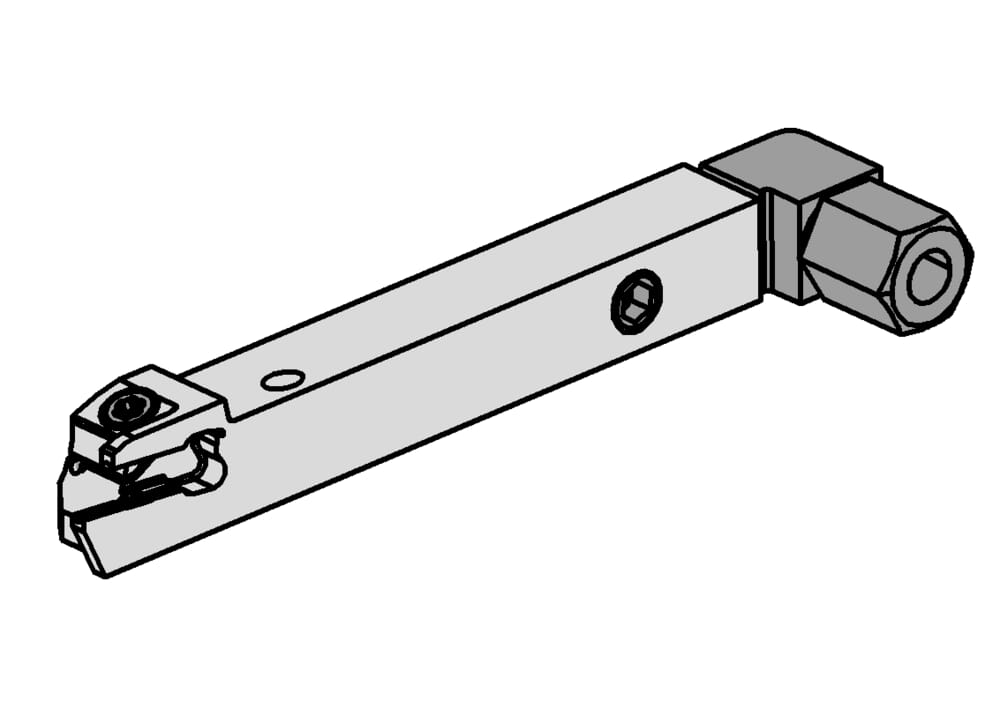

HORN Porte-outil RH224.1212.20.63.IK pour Tournage
Largeur de coupe (w)
3 mm
Taille du logement de la plaque (Größe)
3
ISO_CCTMS
VKT01A1212$$$$
DIN_CCTMS
VKT12120115
Katalog_CCTWS
224038
DIN_CCTWS
HORN-224030058N
ISO_CCTWS
HORN224030058N$$$$$
Largeur de tige (b)
12 mm
Longueur de la tête en haut (plaquette incluse) (l3)
23 mm
Cote de réglage (formule) (f)
f1+w/2
Plage de serrage Maximum (Spannbereich)
3.7 mm
Plage de serrage Minimum (Spannbereich)
2.8 mm
Hauteur de pointe (h1)
12 mm
Diamètre maximal de la pièce à usiner (Dmax)
21 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
10.5 mm
Hauteur de la tige (h)
12 mm
Longueur totale (plaquette incluse) (l1)
100 mm
Cote de réglage du centre de l'arête (f1)
1.1 mm
| Téléchargements | |
|---|---|
| RH22412122063IK_20210627_084621960.DXF | Télécharger |
| RH22412122063IK_20230116_092557868.STP | Télécharger |
| Télécharger tous les fichiers | |
