RH224.1212.20.61.IK
Numéro d'article RH22412122061IK

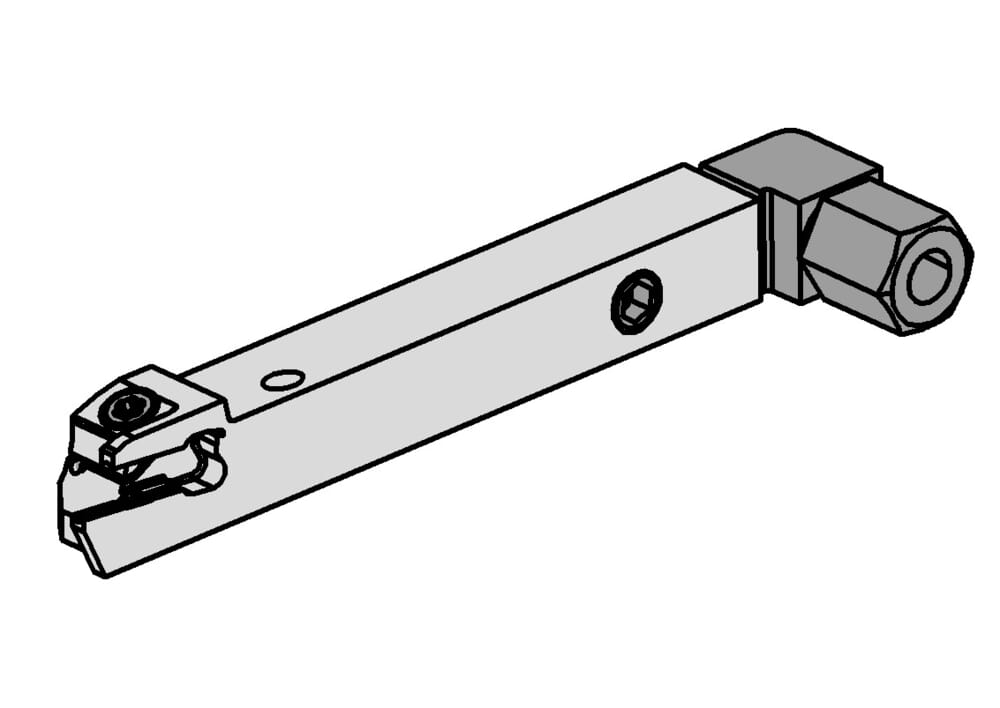

HORN RH224.1212.20.61.IK pour Tournage
Largeur de coupe (w)
2 mm
Taille du logement de la plaque (Größe)
1
ISOCCTMS
VKT01A1212$$$$
DIN_CCTMS
VKT12120115
Katalog_CCTWS
224018
DIN_CCTWS
HORN-224010058N
ISOCCTWS
HORN224010058N$$$$$
Largeur de tige (b)
12 mm
Longueur de la tête en haut (plaquette incluse) (l3)
23 mm
Cote de réglage (formule) (f)
f1+w/2
Plage de serrage Maximum (Spannbereich)
2.4 mm
Plage de serrage Minimum (Spannbereich)
2 mm
Hauteur de pointe (h1)
12 mm
Diamètre maximal de la pièce à usiner (Dmax)
21 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
10.5 mm
Hauteur de la tige (h)
12 mm
Longueur totale (plaquette incluse) (l1)
100 mm
Cote de réglage du centre de l'arête (f1)
0.7 mm
| Téléchargements | |
|---|---|
| RH224_1212_20_61_IK-DXF.DXF | Télécharger |
| RH224_1212_20_61_IK-STP.STP | Télécharger |
| RH224_1212_20_61_IK-ISO.XML | Télécharger |
| RH224_1212_20_61_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
