RH224.1212.20.61
Porte outil
Numéro d'article RH22412122061

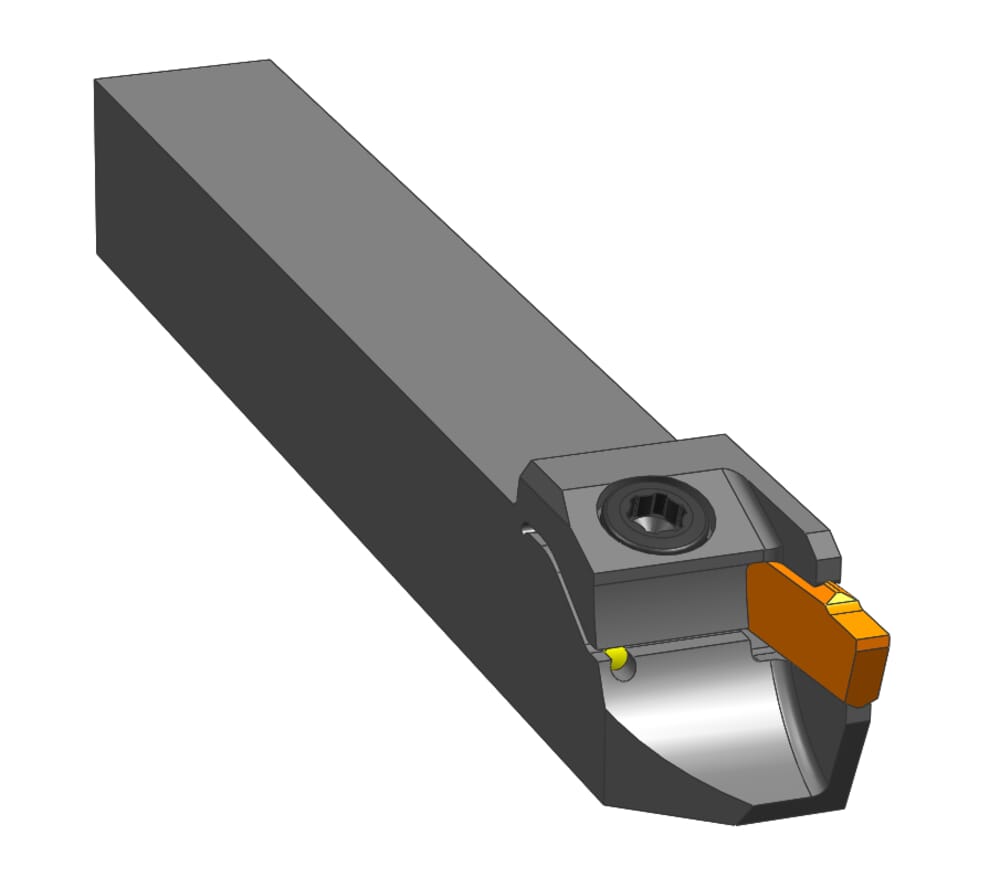

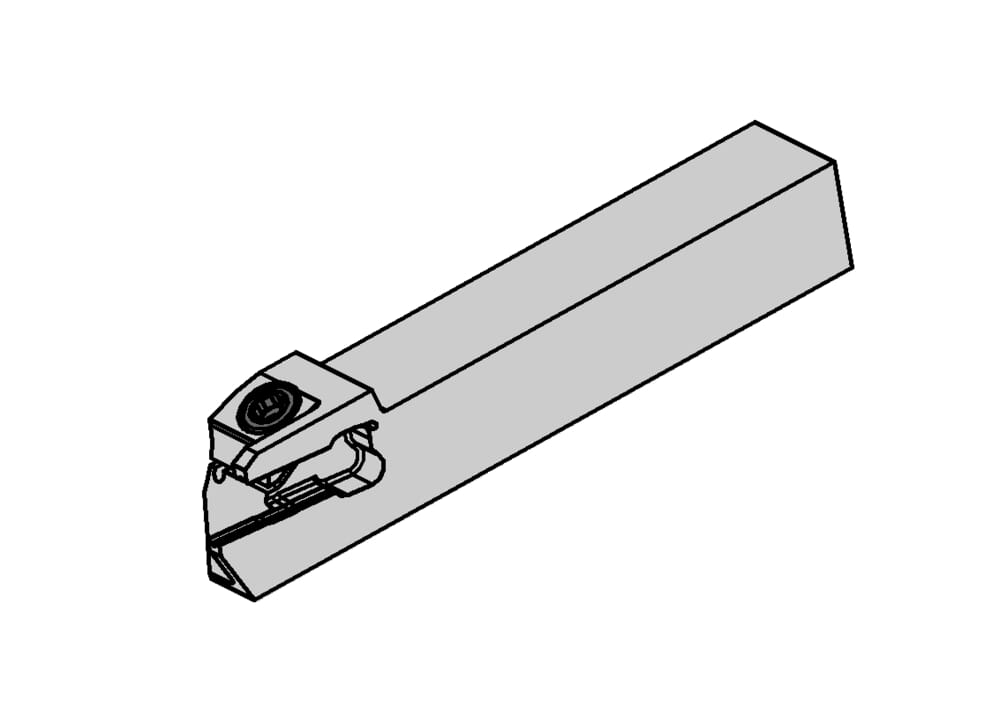

HORN Porte outil RH224.1212.20.61 pour Tournage
Plage de serrage Minimum (Spannbereich)
2
mm
Largeur de coupe (w)
2
mm
Taille du logement de la plaque (Größe)
1
ISO_CCTMS
VKT01A1212$$$$
DIN_CCTMS
VKT12120105
Katalog_CCTWS
224018
DIN_CCTWS
HORN-224010058N
ISO_CCTWS
HORN224010058N$$$$$
Longueur de la tête en haut (plaquette incluse) (l3)
23
mm
Plage de serrage Maximum (Spannbereich)
2.4
mm
Hauteur de pointe (h1)
12
mm
Diamètre maximal de la pièce à usiner (Dmax)
21
mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
10.5
mm
Hauteur de la tige (h)
12
mm
Longueur totale (plaquette incluse) (l1)
100
mm
Cote de réglage du centre de l'arête (f1)
0.7
mm
Largeur de tige (b)
12
mm
| Téléchargements | |
|---|---|
| RH22412122061_20210626_111555871.DXF | Télécharger |
| RH224_1212_20_61_20171121_194330544.STP | Télécharger |
| Télécharger tous les fichiers | |
