RH100.3208.Y.60.3.83.IK
Cartouche
Numéro d'article RH1003208Y60383IK

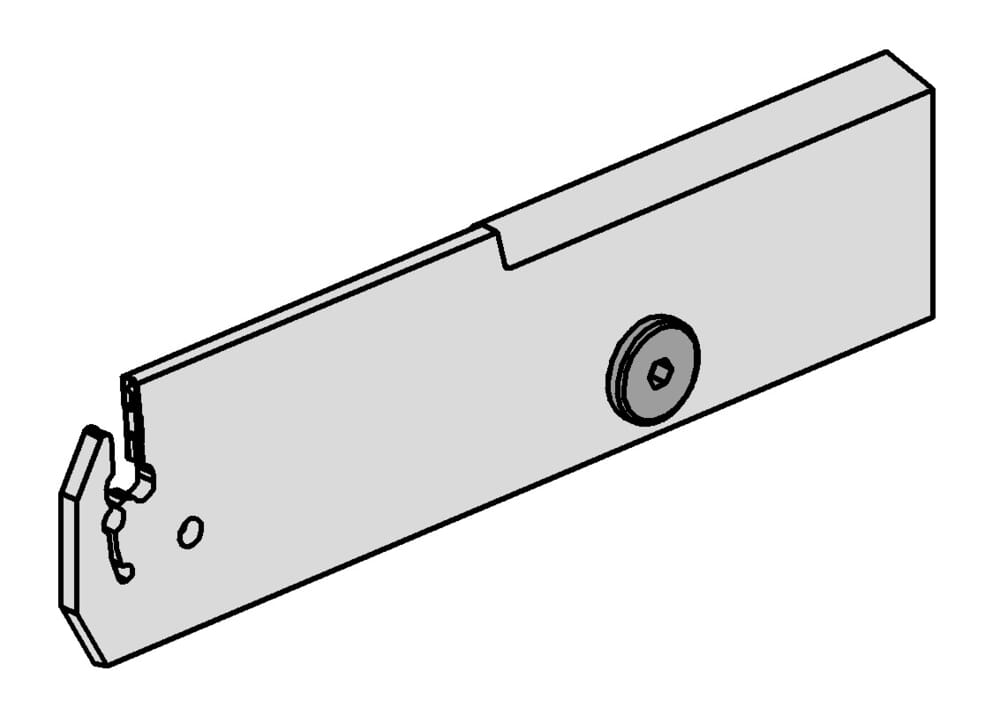

HORN Cartouche RH100.3208.Y.60.3.83.IK pour Tournage
Katalog_CCTWS
100039;100038
eclass-shortcut
21-18-10-90
Taille du logement de la plaque (Größe)
3
ISO_CCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200115
Largeur / épaisseur du guide (b)
7.9 mm
DIN_CCTWS
HORN-100030059N;HORN-100030058N
ISO_CCTWS
HORN100030059N$$$$$;HORN100030058N$$$$$
Hauteur de pointe (h1)
36 mm
Diamètre maximal de la pièce à usiner (Dmax)
120 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
60 mm
Longueur totale (plaquette incluse) (l1)
128.5 mm
Cote de réglage (f)
8.25 mm
| Téléchargements | |
|---|---|
| RH100_3208_Y_60_3_83_IK-ISO.XML | Télécharger |
| RH100_3208_Y_60_3_83_IK-DIN.XML | Télécharger |
| RH100_3208_Y_60_3_83_IK-DXF.DXF | Télécharger |
| RH100_3208_Y_60_3_83_IK-STP.STP | Télécharger |
| Télécharger tous les fichiers | |
