RH100.3208.93R
Porte outil
Numéro d'article RH100320893R

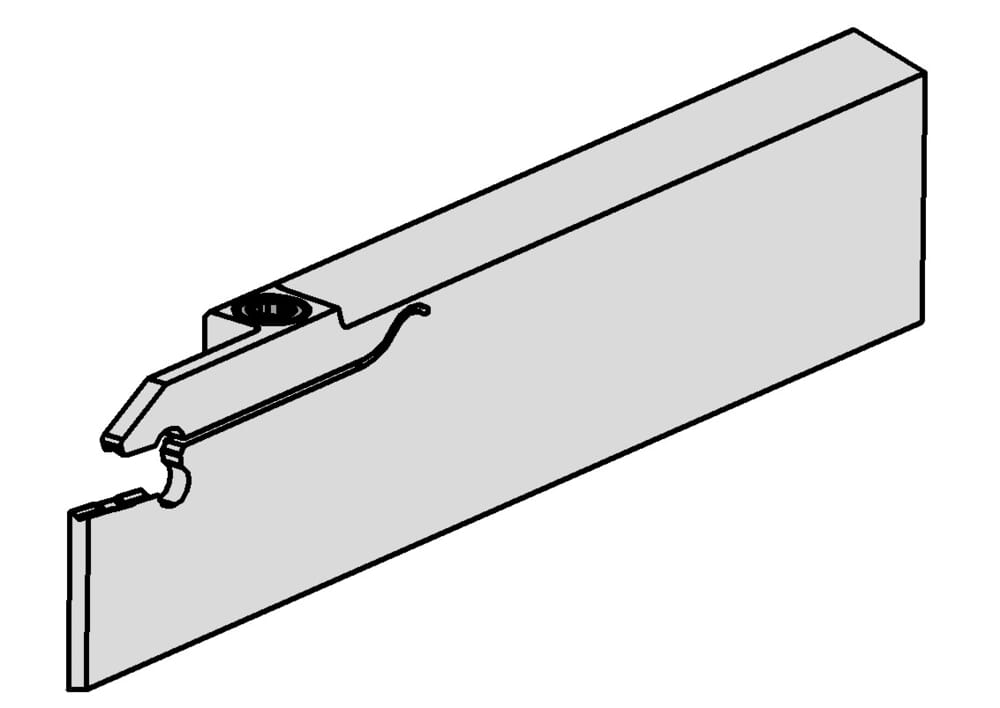

HORN Porte outil RH100.3208.93R pour Tournage
ISOCCTWS
HORN100030058N$$$$$
Taille du logement de la plaque (Größe)
3
ISOCCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200105
Katalog_CCTWS
100038
DIN_CCTWS
HORN-100030058N
Largeur / épaisseur du guide (b)
8 mm
Longueur de la tête en haut (plaquette incluse) (l3)
42 mm
Hauteur de pointe (h1)
24.8 mm
Diamètre maximal de la pièce à usiner (Dmax)
65 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
32.5 mm
Hauteur de la tête (h)
32 mm
Longueur totale (plaquette incluse) (l1)
115 mm
Cote de réglage (f1)
6.85 mm
| Téléchargements | |
|---|---|
| RH100_3208_93R-DXF.DXF | Télécharger |
| RH100_3208_93R-STP.STP | Télécharger |
| RH100_3208_93R-ISO.XML | Télécharger |
| RH100_3208_93R-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
