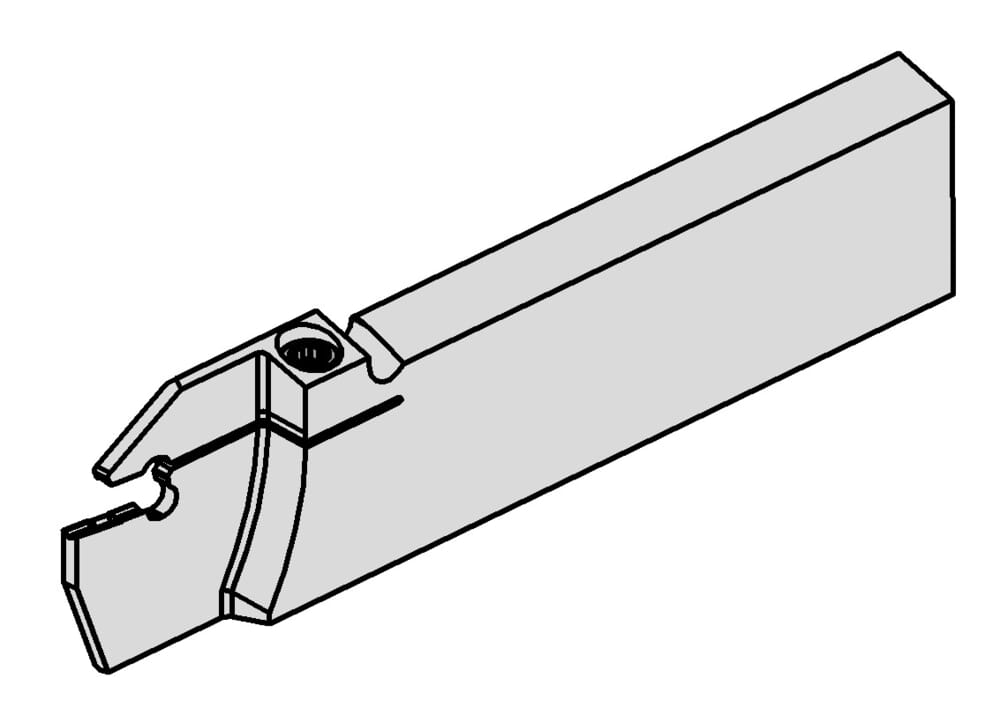

RH100.3208.72
Porte outil
Numéro d'article RH100320872
HORN Porte outil RH100.3208.72 pour Tournage
ISOCCTWS
HORN100020058N$$$$$
Taille du logement de la plaque (Größe)
2
ISOCCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200105
Katalog_CCTWS
100028
DIN_CCTWS
HORN-100020058N
Largeur / épaisseur du guide (b)
7.9 mm
Longueur de la tête en haut (plaquette incluse) (l3)
33.8 mm
Hauteur de pointe (h1)
24.8 mm
Diamètre maximal de la pièce à usiner (Dmax)
50 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
25 mm
Hauteur de la tête (h)
32 mm
Longueur totale (plaquette incluse) (l1)
112 mm
Cote de réglage (f1)
0.95 mm
| Téléchargements | |
|---|---|
| RH100_3208_72-DXF.DXF | Télécharger |
| RH100_3208_72-STP.STP | Télécharger |
| RH100_3208_72-ISO.XML | Télécharger |
| RH100_3208_72-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
