RH100.3208.34R
Porte outil
Numéro d'article RH100320834R

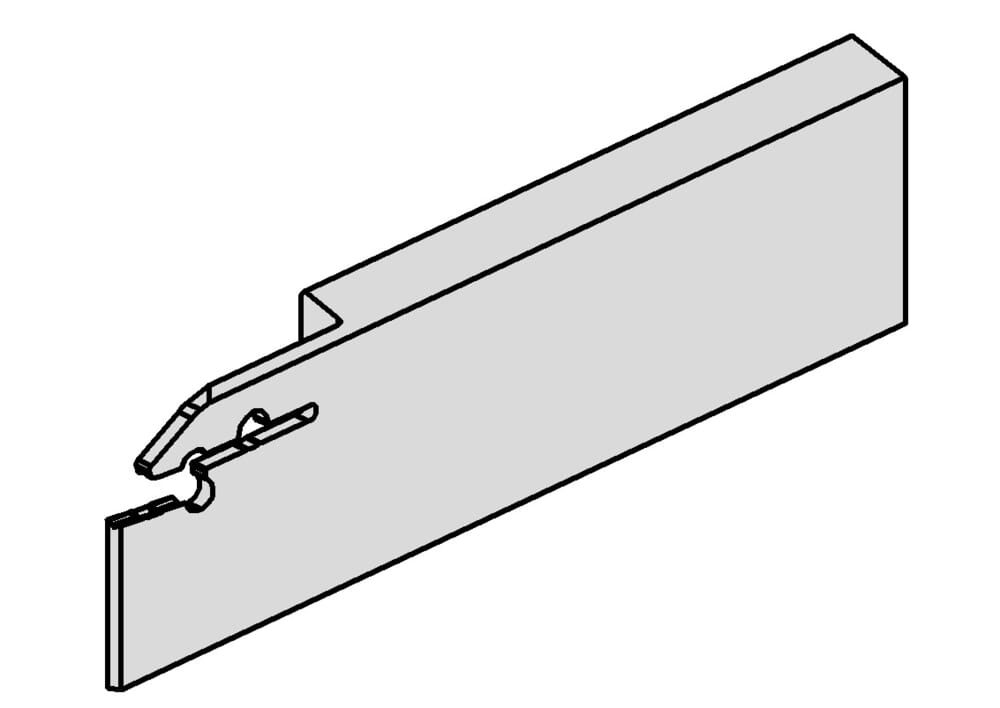

HORN Porte outil RH100.3208.34R pour Tournage
Diamètre maximal de la pièce à usiner (Dmax)
68 mm
Taille du logement de la plaque (Größe)
4
ISOCCTMS
PMU01C0320$$$$
DIN_CCTMS
PMU03200105
Katalog_CCTWS
100048
DIN_CCTWS
HORN-100040058N
ISOCCTWS
HORN100040058N$$$$$
Hauteur de pointe (h1)
24.8 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
34 mm
Hauteur de la tête (h)
32 mm
Longueur totale (plaquette incluse) (l1)
112 mm
Cote de réglage (f1)
6.35 mm
Largeur / épaisseur du guide (b)
7.9 mm
| Téléchargements | |
|---|---|
| RH100_3208_34R-DXF.DXF | Télécharger |
| RH100_3208_34R-STP.STP | Télécharger |
| RH100_3208_34R-ISO.XML | Télécharger |
| RH100_3208_34R-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
