RH100.2608.73
Porte-outil
Numéro d'article RH100260873

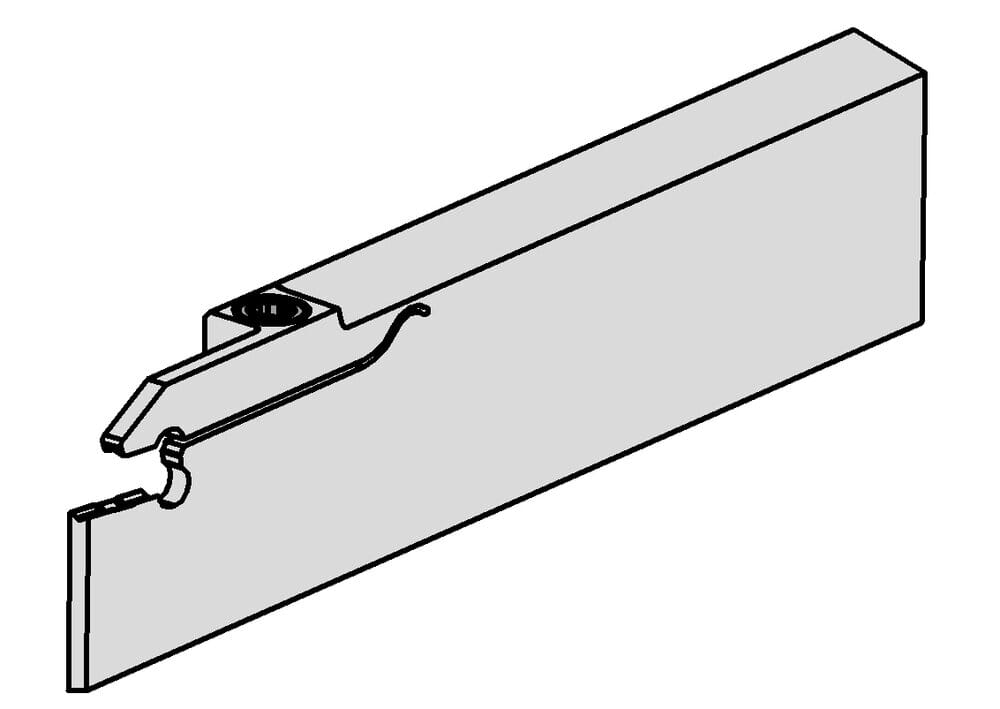

HORN Porte-outil RH100.2608.73 pour Tournage
DIN_CCTWS
HORN-100030058N
eclass-shortcut
21-18-10-90
Taille du logement de la plaque (Größe)
3
ISO_CCTMS
PMU01C0260$$$$
DIN_CCTMS
PMU02600105
Katalog_CCTWS
100038
Largeur / épaisseur du guide (b)
8 mm
ISO_CCTWS
HORN100030058N$$$$$
Longueur de la tête en haut (plaquette incluse) (l3)
34.8 mm
Hauteur de pointe (h1)
24.8 mm
Diamètre maximal de la pièce à usiner (Dmax)
53 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
26 mm
Hauteur de la tête (h)
28 mm
Longueur totale (plaquette incluse) (l1)
112 mm
Cote de réglage (f1)
1.15 mm
| Téléchargements | |
|---|---|
| RH100_2608_73-DXF.DXF | Télécharger |
| RH100_2608_73-STP.STP | Télécharger |
| RH100_2608_73-ISO.XML | Télécharger |
| RH100_2608_73-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
