RH100.2525.3.33.IK
Porte-outil
Numéro d'article RH1002525333IK

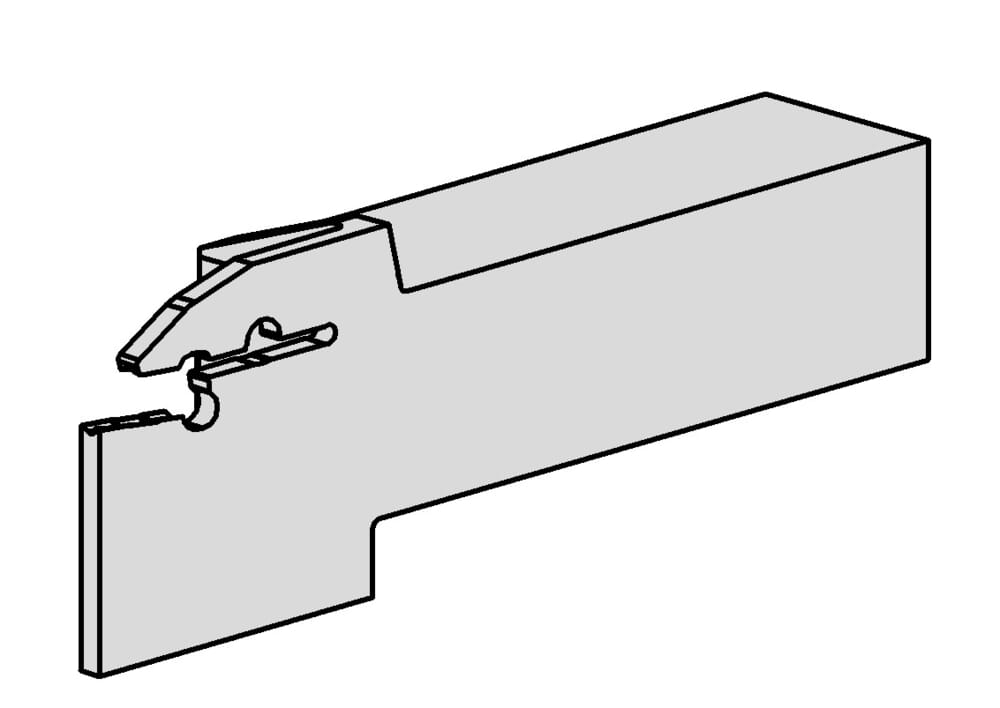

HORN Porte-outil RH100.2525.3.33.IK pour Tournage
Longueur de la tête en haut (plaquette incluse) (l3)
38.5 mm
ISO_CCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250115
Katalog_CCTWS
100039
DIN_CCTWS
HORN-100030059N
ISO_CCTWS
HORN100030059N$$$$$
Largeur de tige (b)
25 mm
Longueur de la tête en bas (plaquette incluse) (l2)
35 mm
Cote de réglage (formule) (f)
f1+w/2
Hauteur de pointe (h1)
32 mm
Diamètre maximal de la pièce à usiner (Dmax)
65 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
33 mm
Hauteur de la tête (HK)
38.6 mm
Hauteur de la tige (h)
25 mm
Dimension (Größe)
3
Longueur totale (plaquette incluse) (l1)
119 mm
Cote de réglage du centre de l'arête (f1)
23.85 mm
| Téléchargements | |
|---|---|
| RH1002525333IK_20210627_053106077.DXF | Télécharger |
| RH1002525333IK_20230116_160100666.STP | Télécharger |
| Télécharger tous les fichiers | |
