RH100.2525.1.34.IK

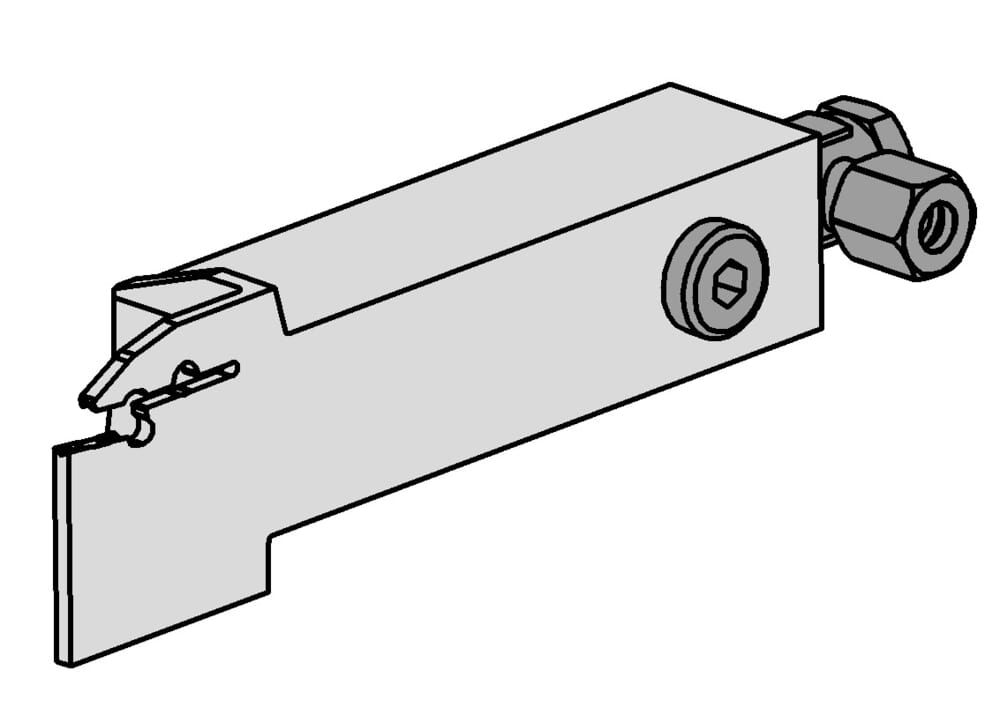

Porte-outil avec H100
Numéro d'article RH1002525134IK
HORN Porte-outil avec H100 RH100.2525.1.34.IK pour Tournage
Diamètre maximal de la pièce à usiner (Dmax)
81 mm
Forme (Form)
B
ISOCCTMS
VKT01A2525$$$$
DIN_CCTMS
VKT25250115
Katalog_CCTWS
100049
DIN_CCTWS
HORN-100030059N
ISOCCTWS
HORN100030059N$$$$$
Longueur de la tête en haut (plaquette incluse) (l3)
46.5 mm
Longueur de la tête en bas (plaquette incluse) (l2)
40 mm
Cote de réglage (formule) (f)
f1+w/2
Hauteur de pointe (h1)
32 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
41 mm
Hauteur de la tête (HK)
38.6 mm
Hauteur de la tige (h)
25 mm
Dimension (Größe)
4
Longueur totale (plaquette incluse) (l1)
150 mm
Cote de réglage du centre de l'arête (f1)
23.45 mm
Largeur de tige (b)
25 mm
| Téléchargements | |
|---|---|
| RH100_2525_1_34_IK-DXF.DXF | Télécharger |
| RH100_2525_1_34_IK-STP.STP | Télécharger |
| RH100_2525_1_34_IK-ISO.XML | Télécharger |
| RH100_2525_1_34_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
