RH100.2020.34.4.73.IK
Porte-outil
Numéro d'article RH100202034473IK

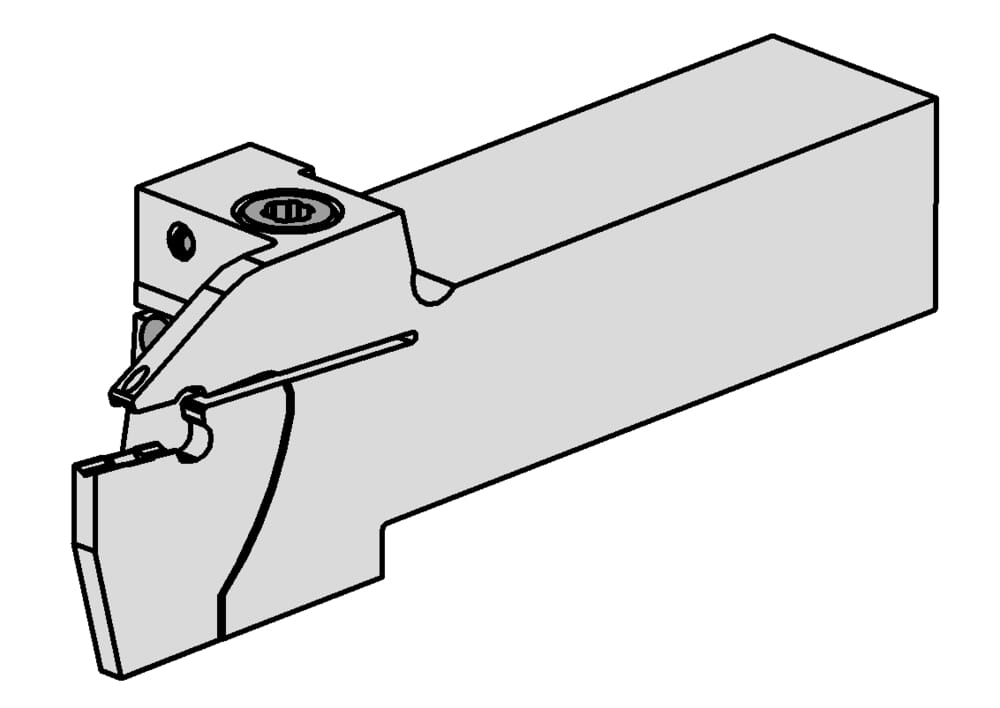

HORN Porte-outil RH100.2020.34.4.73.IK pour Tournage
Diamètre maximal de la pièce à usiner (Dmax)
68 mm
ISOCCTMS
VKT01A2020$$$$
DIN_CCTMS
VKT20200115
Katalog_CCTWS
100038
DIN_CCTWS
HORN-100030058N
ISOCCTWS
HORN100030058N$$$$$
Longueur de la tête en haut (plaquette incluse) (l3)
53 mm
Longueur de la tête en bas (plaquette incluse) (l2)
48 mm
Cote de réglage (formule) (f)
f1+w/2
Hauteur de pointe (h1)
30 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
34 mm
Hauteur de la tête (HK)
39 mm
Hauteur de la tige (h)
20 mm
Dimension (Größe)
3
Longueur totale (plaquette incluse) (l1)
115 mm
Cote de réglage du centre de l'arête (f1)
18.65 mm
Largeur de tige (b)
20 mm
| Téléchargements | |
|---|---|
| RH100_2020_34_4_73_IK-ISO.XML | Télécharger |
| RH100_2020_34_4_73_IK-DIN.XML | Télécharger |
| RH100_2020_34_4_73_IK-DXF.DXF | Télécharger |
| RH100_2020_34_4_73_IK-STP.STP | Télécharger |
| Télécharger tous les fichiers | |
