RH100.2020.2.73.IK

Numéro d'article RH1002020273IK

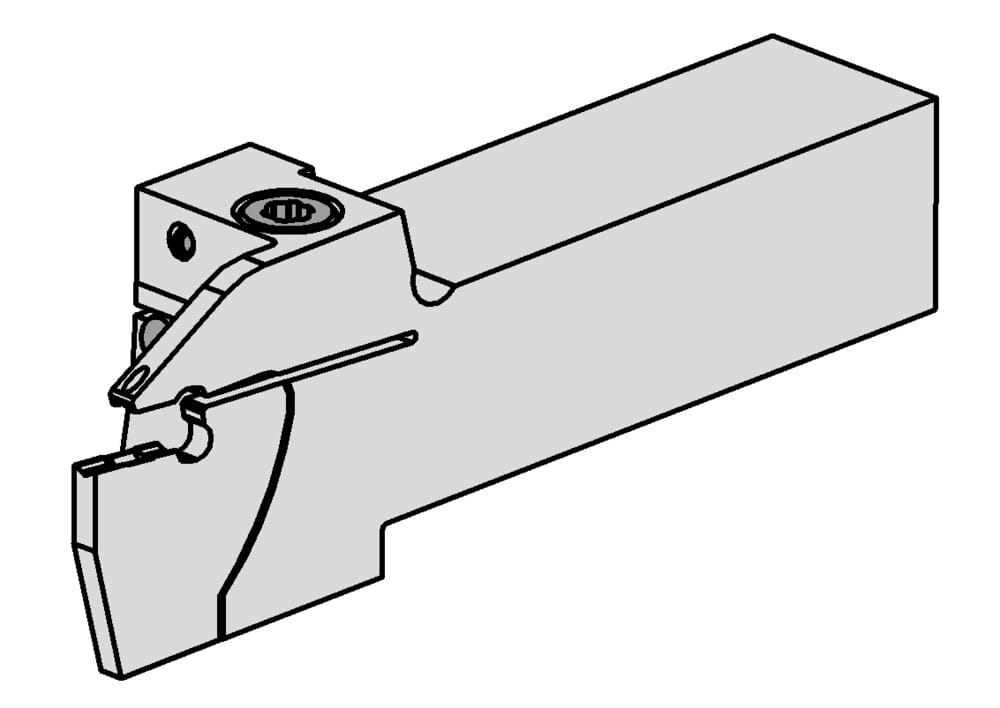

HORN RH100.2020.2.73.IK pour Tournage

Longueur de la tête en haut (plaquette incluse) (l3)

43 mm

ISO_CCTMS

VKT01A2020$$$$

DIN_CCTMS

VKT20200115

Katalog_CCTWS

100038

DIN_CCTWS

HORN-100030058N

ISO_CCTWS

HORN100030058N$$$$$

Largeur de tige (b)

20 mm

Longueur de la tête en bas (plaquette incluse) (l2)

37 mm

Cote de réglage (formule) (f)

f1+w/2

Hauteur de pointe (h1)

25 mm

workpiece-diameter-max-met

50 mm

Profondeur maximale d'enfoncement, de tronçonnage (tmax)

25.5 mm

Hauteur de la tige (h)

20 mm

Dimension (Größe)

Longueur totale (plaquette incluse) (l1)

106 mm

Cote de réglage du centre de l'arête (f1)

18.65 mm

Téléchargements
RH100_2020_2_73_IK-DXF.DXF	Télécharger
RH100_2020_2_73_IK-STP.STP	Télécharger
RH100_2020_2_73_IK-ISO.XML	Télécharger
RH100_2020_2_73_IK-DIN.XML	Télécharger
Télécharger tous les fichiers
