RH100.2020.2.24.IK
Porte-outil
Numéro d'article RH1002020224IK

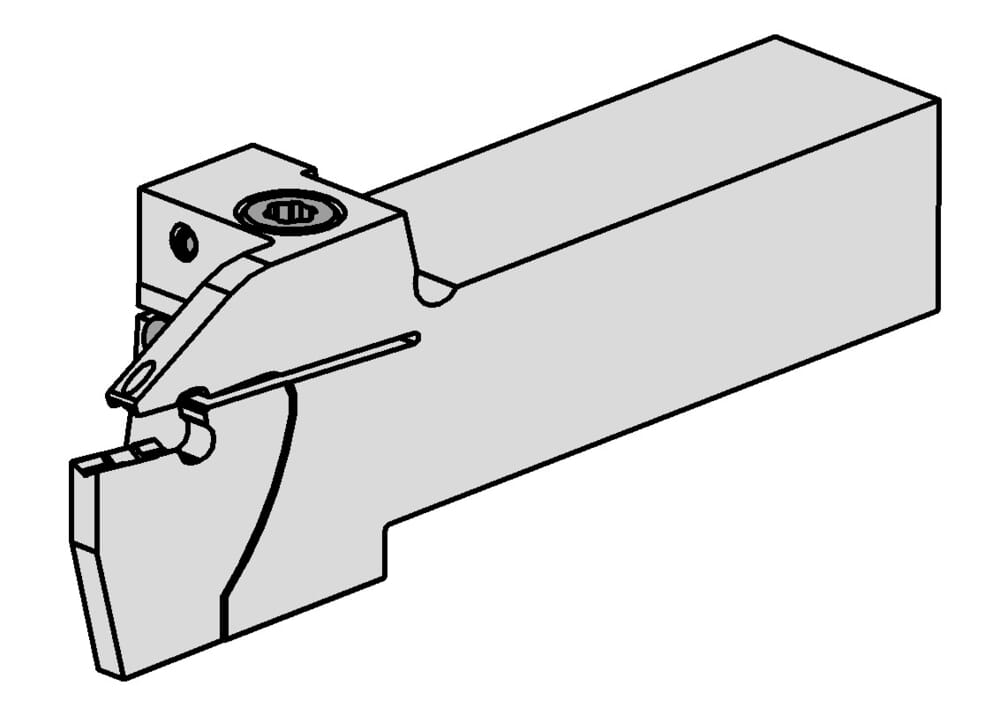

HORN Porte-outil RH100.2020.2.24.IK pour Tournage
Longueur de la tête en haut (plaquette incluse) (l3)
39 mm
ISO_CCTMS
VKT01A2020$$$$
DIN_CCTMS
VKT20200115
Katalog_CCTWS
100048
DIN_CCTWS
HORN-100040058N
ISO_CCTWS
HORN100040058N$$$$$
Largeur de tige (b)
20 mm
Longueur de la tête en bas (plaquette incluse) (l2)
33 mm
Cote de réglage (formule) (f)
f1+w/2
Hauteur de pointe (h1)
25 mm
Diamètre maximal de la pièce à usiner (Dmax)
42 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
21.5 mm
Hauteur de la tige (h)
20 mm
Dimension (Größe)
4
Longueur totale (plaquette incluse) (l1)
102 mm
Cote de réglage du centre de l'arête (f1)
18.3 mm
| Téléchargements | |
|---|---|
| RH1002020224IK_20210627_042722565.DXF | Télécharger |
| RH1002020224IK_20230116_140343306.STP | Télécharger |
| Télécharger tous les fichiers | |
