RH100.2020.0.23.IK
Porte-outil
Numéro d'article RH1002020023IK

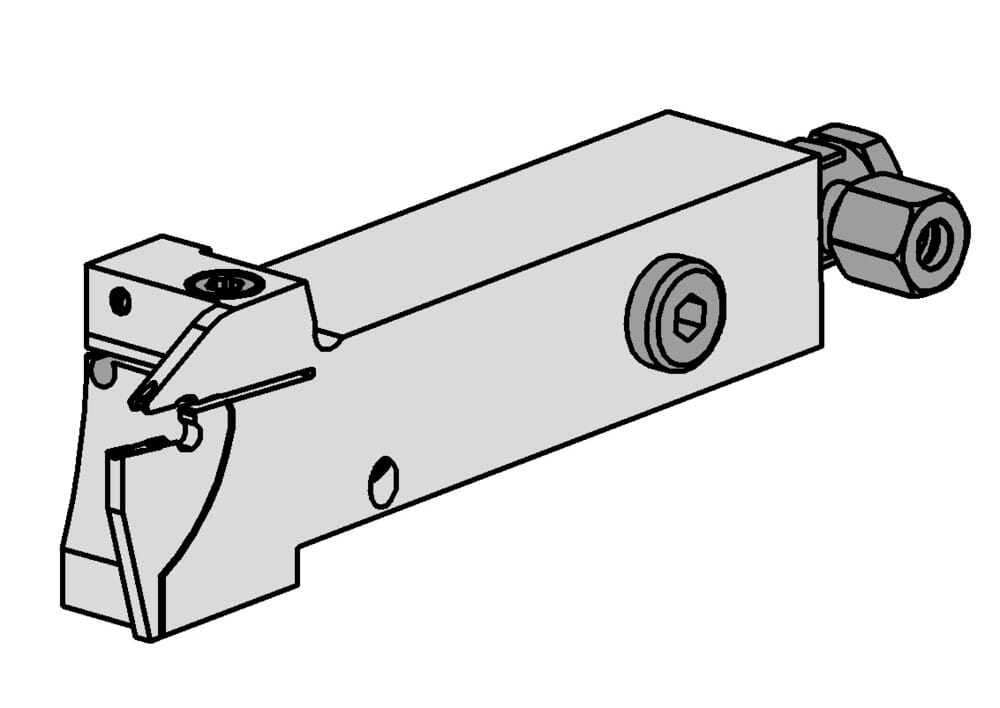

HORN Porte-outil RH100.2020.0.23.IK pour Tournage
Longueur de la tête en haut (plaquette incluse) (l3)
39 mm
ISO_CCTMS
VKT01A2020$$$$
DIN_CCTMS
VKT20200115
Katalog_CCTWS
100038
DIN_CCTWS
HORN-100030058N
ISO_CCTWS
HORN100030058N$$$$$
Largeur de tige (b)
20 mm
Longueur de la tête en bas (plaquette incluse) (l2)
33 mm
Cote de réglage (formule) (f)
f1+w/2
Hauteur de pointe (h1)
25 mm
Diamètre maximal de la pièce à usiner (Dmax)
42 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
21.5 mm
Hauteur de la tige (h)
20 mm
Dimension (Größe)
3
Longueur totale (plaquette incluse) (l1)
125 mm
Cote de réglage du centre de l'arête (f1)
18.65 mm
| Téléchargements | |
|---|---|
| RH1002020023IK_20210627_040547129.DXF | Télécharger |
| RH1002020023IK_20230116_135633927.STP | Télécharger |
| Télécharger tous les fichiers | |
