RH100.1703.33

Porte outil

Numéro d'article RH100170333

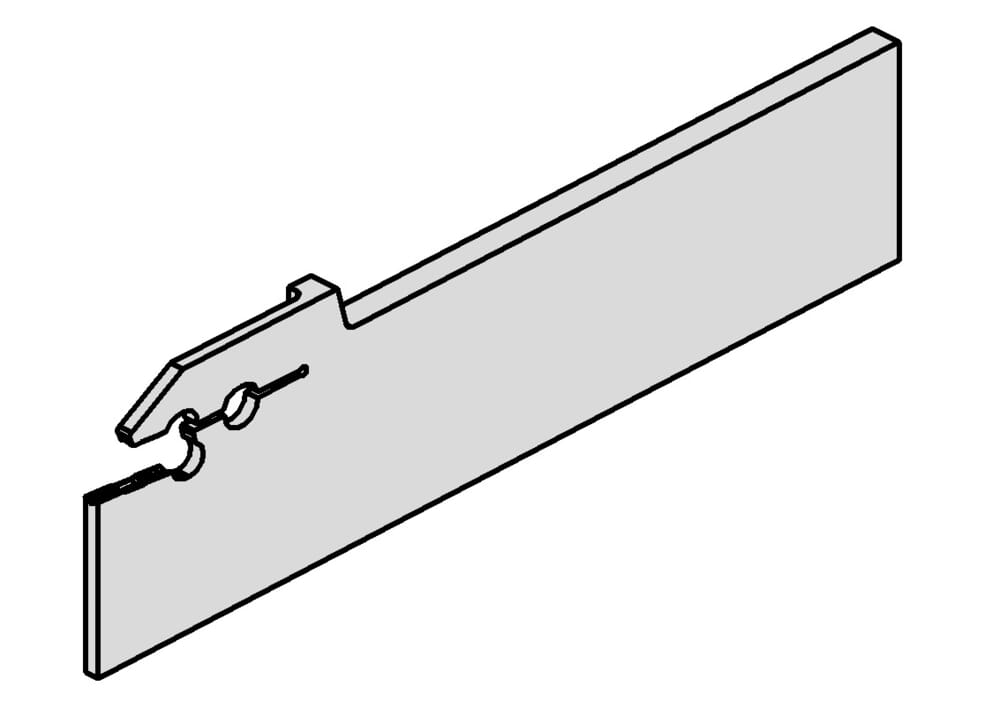

HORN Porte outil RH100.1703.33 pour Tournage

ISO_CCTWS

HORN100030058N$$$$$

Taille du logement de la plaque (Größe)

ISO_CCTMS

PMU01C0170$$$$

DIN_CCTMS

PMU01700105

Katalog_CCTWS

100038

DIN_CCTWS

HORN-100030058N

Largeur / épaisseur du guide (b)

3.2 mm

Longueur de la tête en haut (plaquette incluse) (l2)

34.5 mm

Hauteur de pointe (h1)

17.4 mm

Diamètre maximal de la pièce à usiner (Dmax)

60 mm

Profondeur maximale d'enfoncement, de tronçonnage (tmax)

30 mm

Hauteur de la tête (HK)

22.1 mm

Hauteur de la (des) surface(s) de serrage (h)

17.4 mm

Longueur totale (plaquette incluse) (l1)

110 mm

Cote de réglage (f)

1.15 mm

Téléchargements
RH100_1703_33-DXF.DXF	Télécharger
RH100_1703_33-STP.STP	Télécharger
RH100_1703_33-ISO.XML	Télécharger
RH100_1703_33-DIN.XML	Télécharger
Télécharger tous les fichiers
