RH100.1616.2.24.IK

Numéro d'article RH1001616224IK

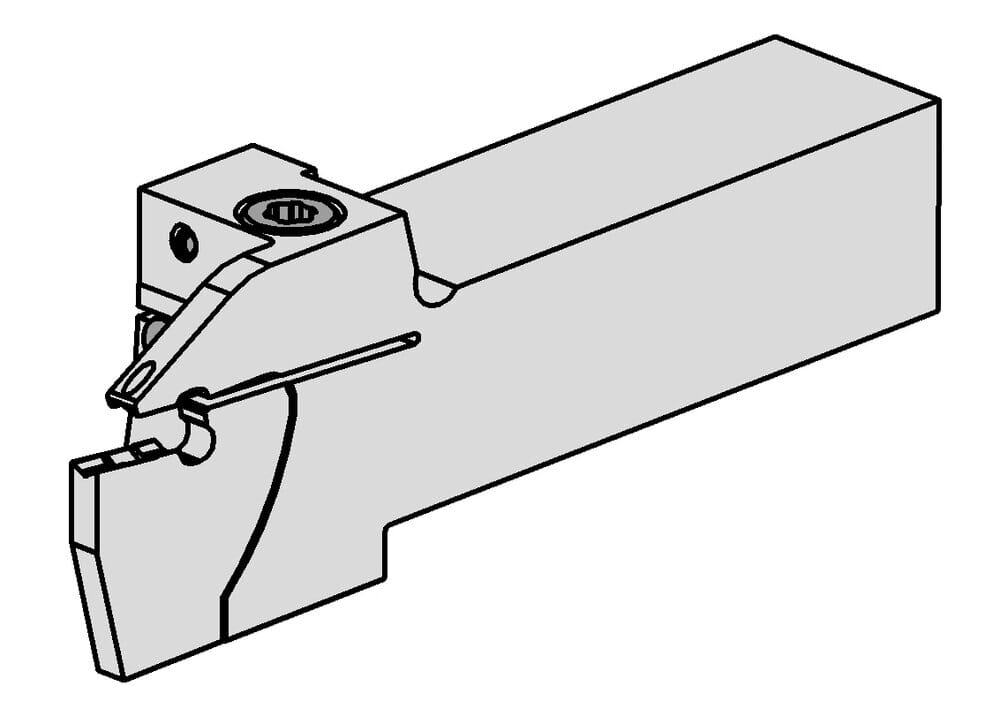

HORN RH100.1616.2.24.IK pour Tournage

Diamètre maximal de la pièce à usiner (Dmax)

42 mm

ISO_CCTMS

VKT01A1616$$$$

DIN_CCTMS

VKT16160115

Katalog_CCTWS

100048

DIN_CCTWS

HORN-100040058N

ISO_CCTWS

HORN100040058N$$$$$

Longueur de la tête en haut (plaquette incluse) (l3)

39 mm

Longueur de la tête en bas (plaquette incluse) (l2)

35 mm

Cote de réglage (formule) (f)

f1+w/2

Hauteur de pointe (h1)

25 mm

Profondeur maximale d'enfoncement, de tronçonnage (tmax)

21.5 mm

Hauteur de la tige (h)

16 mm

Dimension (Größe)

Longueur totale (plaquette incluse) (l1)

89 mm

Cote de réglage du centre de l'arête (f1)

14.3 mm

Largeur de tige (b)

16 mm

Téléchargements
RH100_1616_2_24_IK-DXF.DXF	Télécharger
RH100_1616_2_24_IK-STP.STP	Télécharger
RH100_1616_2_24_IK-ISO.XML	Télécharger
RH100_1616_2_24_IK-DIN.XML	Télécharger
Télécharger tous les fichiers
