RH100.1616.1.23.IK
Numéro d'article RH1001616123IK

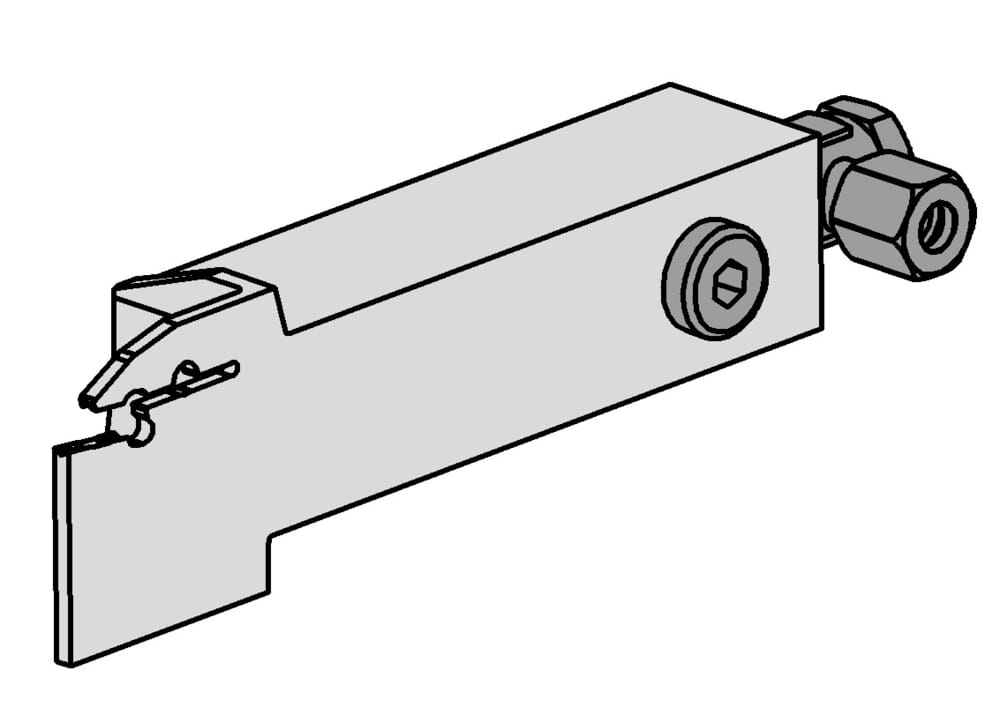

HORN RH100.1616.1.23.IK pour Tournage
Longueur de la tête en haut (plaquette incluse) (l3)
33.5 mm
Forme (Form)
A
ISO_CCTMS
VKT01A1616$$$$
DIN_CCTMS
VKT16160115
Katalog_CCTWS
100039
DIN_CCTWS
HORN-100030059N
ISO_CCTWS
HORN100030059N$$$$$
Largeur de tige (b)
16 mm
Longueur de la tête en bas (plaquette incluse) (l2)
35 mm
Cote de réglage (formule) (f)
f1+w/2
Hauteur de pointe (h1)
27 mm
Diamètre maximal de la pièce à usiner (Dmax)
42 mm
Profondeur maximale d'enfoncement, de tronçonnage (tmax)
21.5 mm
Hauteur de la tête (HK)
32 mm
Hauteur de la tige (h)
16 mm
Dimension (Größe)
3
Longueur totale (plaquette incluse) (l1)
125 mm
Cote de réglage du centre de l'arête (f1)
14.85 mm
| Téléchargements | |
|---|---|
| RH100_1616_1_23_IK-DIN.XML | Télécharger |
| RH100_1616_1_23_IK-DXF.DXF | Télécharger |
| RH100_1616_1_23_IK-STP.STP | Télécharger |
| RH100_1616_1_23_IK-ISO.XML | Télécharger |
| Télécharger tous les fichiers | |
