RBK229.0050.03.IK
Cartouche
Numéro d'article RBK229005003IK

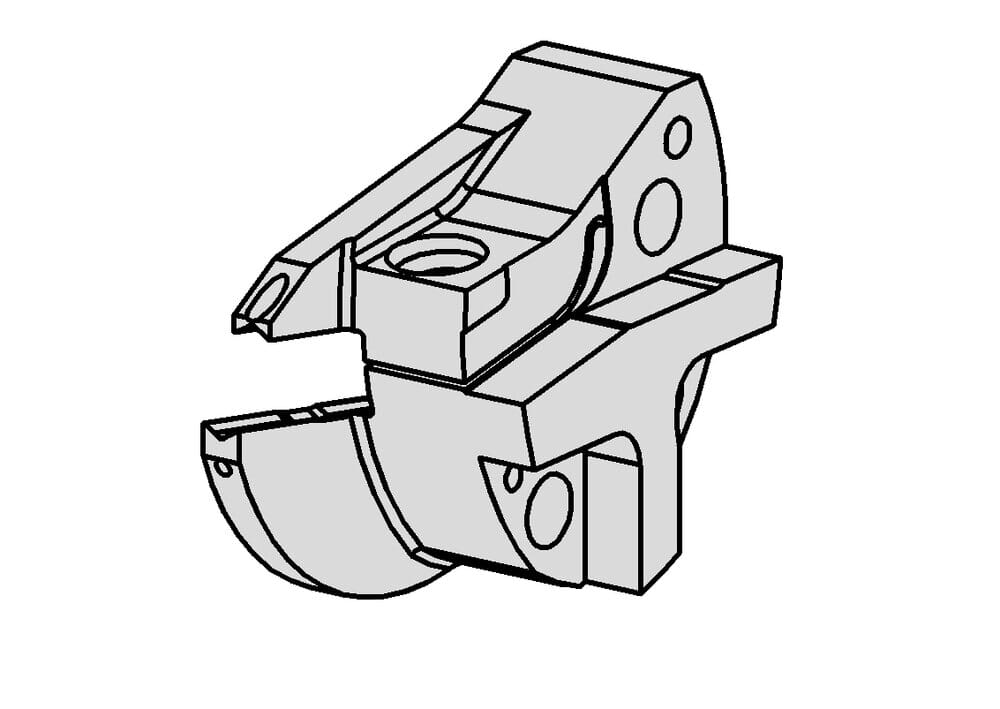

HORN Cartouche RBK229.0050.03.IK pour Tournage
Katalog_CCTWS
229030
eclass-shortcut
21-18-10-90
Taille du logement de la plaque (Größe)
3
Katalog_CCTMS
BK2291
ISO_CCTMS
HORNBK229193$$;HORNBK229183$$
DIN_CCTMS
HORN-BK229193;HORN-BK229183
Largeur (b)
14.2 mm
DIN_CCTWS
HORN-229030108N
ISO_CCTWS
HORN229030108N$$$$$
drilling-diameter-max-met
60 mm
Plage de serrage Maximum (Spannbereich)
4 mm
Plage de serrage Minimum (Spannbereich)
3 mm
drilling-diameter-min-met
50 mm
depth-of-groove-max-met
12 mm
insertion-depth-max-met
15 mm
Cote de réglage du centre de l'arête (b1)
13 mm
| Téléchargements | |
|---|---|
| RBK229_0050_03_IK-DXF.DXF | Télécharger |
| RBK229_0050_03_IK-STP.STP | Télécharger |
| RBK229_0050_03_IK-ISO.XML | Télécharger |
| RBK229_0050_03_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
