RB224.6032.0.04
Porte outil
Numéro d'article RB2246032004

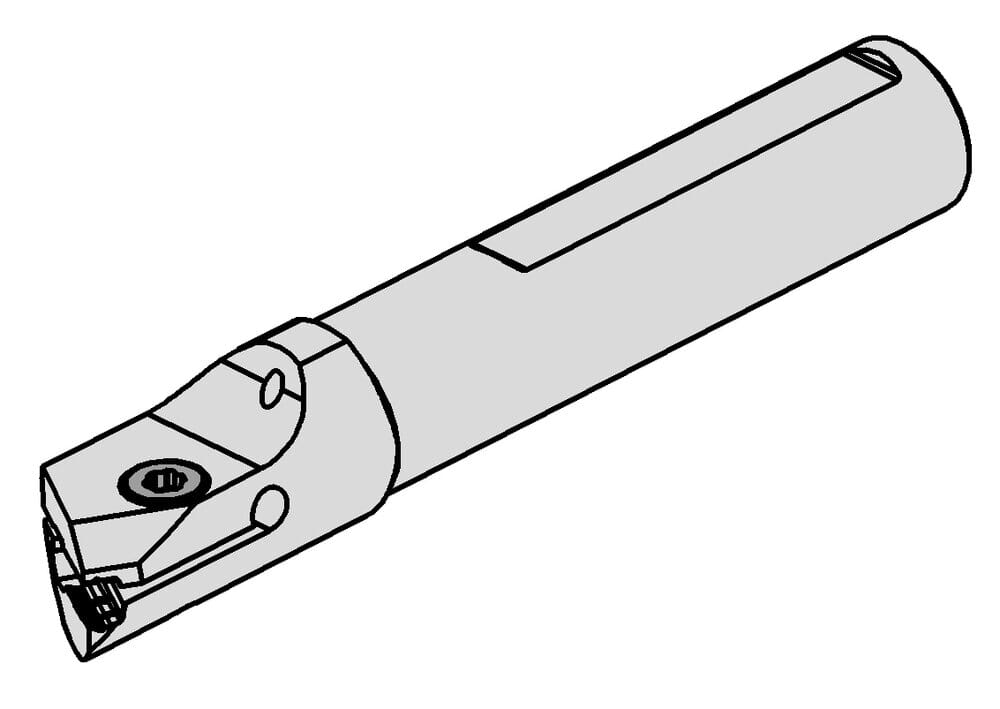

HORN Porte outil RB224.6032.0.04 pour Tournage
Katalog_CCTWS
224038;224048
eclass-shortcut
21-18-10-05
Largeur de coupe minimale (Schneidbreite)
2.8 mm
Largeur de coupe maximale (Schneidbreite)
4.4 mm
ISOCCTMS
ZYL23G3200$$$$
DIN_CCTMS
ZYL03202315
Distance surface(s) de serrage (h)
30 mm
DIN_CCTWS
HORN-224030058N;HORN-224040058N
ISOCCTWS
HORN224030058N$$$$$;HORN224040058N$$$$$
Diamètre de serrage (d)
32 mm
Diamètre minimum du trou (Dmin)
36 mm
Profondeur maximale du dégagement (C)
2.5 mm
Diamètre de la tête (d1)
35 mm
Longueur totale (plaquette incluse) (l1)
150 mm
Cote de réglage (f)
19 mm
| Téléchargements | |
|---|---|
| RB224_6032_0_04-DXF.DXF | Télécharger |
| RB224_6032_0_04-STP.STP | Télécharger |
| RB224_6032_0_04-ISO.XML | Télécharger |
| RB224_6032_0_04-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
