RB224.0032.1.K1.IK
support de base
Numéro d'article RB22400321K1IK

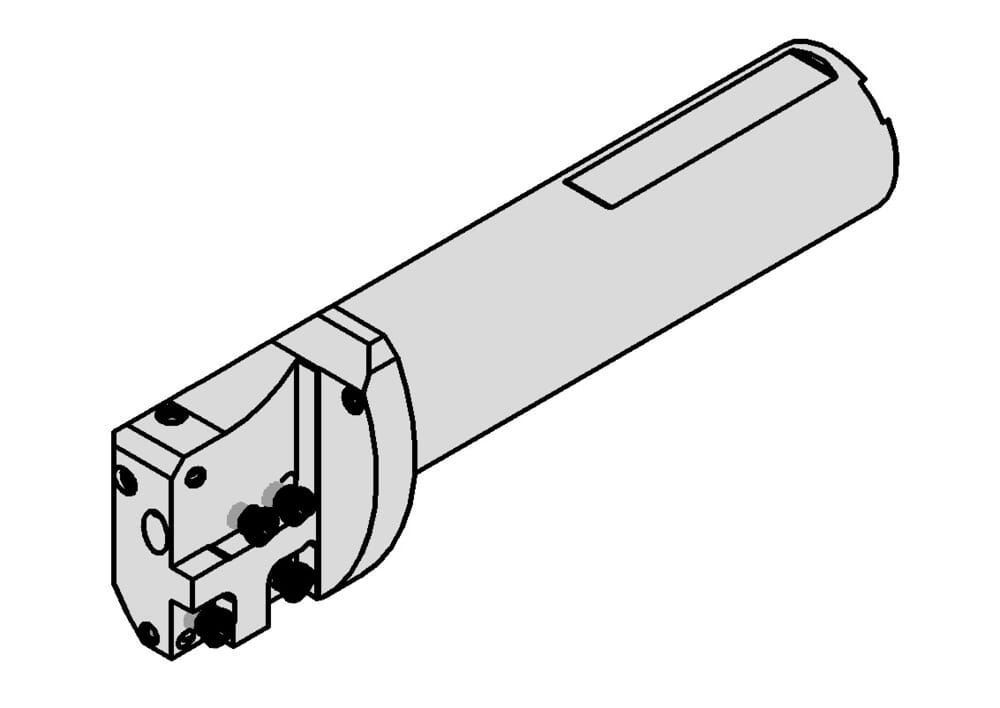

HORN support de base RB224.0032.1.K1.IK pour Tournage
Katalog_CCTWS
220001
eclass-shortcut
21-18-10-90
ISOCCTMS
ZYL23G3200$$$$
DIN_CCTMS
ZYL03202315
Diamètre du trou (DBohr)
90 mm
DIN_CCTWS
HORN-22000193;HORN-22000183
ISOCCTWS
HORN22000193$$;HORN22000183$$
Cote centre à installation Cassette (b2)
0.41 mm
Cote de réglage (formule) (f)
b2+f3
Diamètre de la tige, du serrage (d)
32 mm
Hauteur de la (des) surface(s) de serrage (h)
30 mm
Longueur totale (sans plaquette) (l1)
116 mm
| Téléchargements | |
|---|---|
| RB224_0032_1_K1_IK-DXF.DXF | Télécharger |
| RB224_0032_1_K1_IK-STP.STP | Télécharger |
| RB224_0032_1_K1_IK-ISO.XML | Télécharger |
| RB224_0032_1_K1_IK-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
