RB105.TS40.2.2.02
Porte-outil
Numéro d'article RB105TS402202

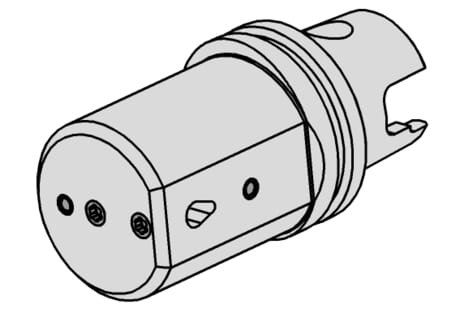

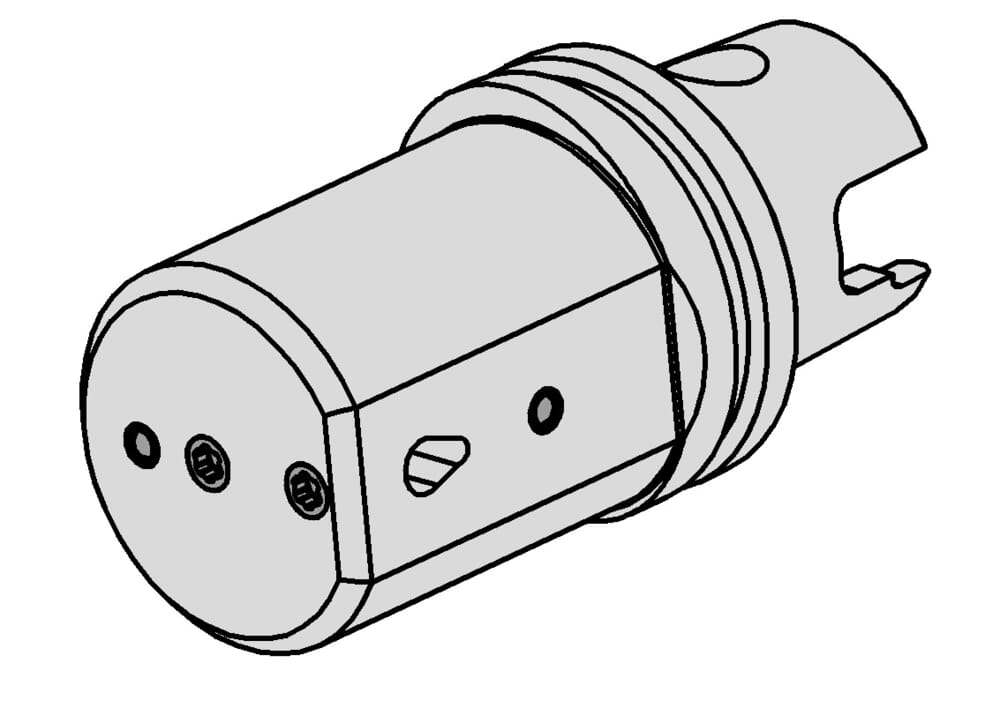

HORN Porte-outil RB105.TS40.2.2.02 pour Tournage
DIN_CCTMS
KMT04000195
eclass-shortcut
21-18-10-05
Diamètre du col (d)
36 mm
ISO_CCTMS
KMT01C0400$$$$
Distance du centre (b1)
18 mm
Katalog_CCTWS
105123;105124;105125
DIN_CCTWS
HORN-10512395N;HORN-10512495N;HORN-10512595N
ISO_CCTWS
HORN105123$95N$$$$$;HORN105124$95N$$$$$;HORN105125$95N$$$$$
Longueur de la butée au milieu du panneau (l4)
45 mm
Longueur à partir de la taille (l1)
55 mm
Diamètre de la collerette (d1)
40 mm
Épaisseur de la ceinture (l3)
14 mm
| Téléchargements | |
|---|---|
| RB105_TS40_2_2_02-DXF.DXF | Télécharger |
| RB105_TS40_2_2_02-STP.STP | Télécharger |
| RB105_TS40_2_2_02-ISO.XML | Télécharger |
| RB105_TS40_2_2_02-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
