RA105.1020.10.2.2 EG35
Plaquette
Numéro d'article RA10510201022EG35

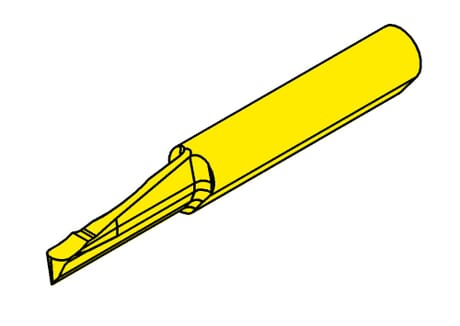

HORN Plaquette RA105.1020.10.2.2 EG35 pour Tournage
Cote de réglage du centre de l'arête (f)
1.4 mm
Profondeur de piqûre maximale (tmax a)
15 mm
Diamètre extérieur maximal de départ (Da max)
44 mm
Rayon complet (r)
1 mm
Plus petit diamètre d'alésage axial (Da min)
10 mm
ISO_SSC
HORN105225$95N$$$$$
Katalog_SSC
105225
Largeur de coupe (w)
2 mm
Longueur totale (l5)
40 mm
| Téléchargements | |
|---|---|
| RA105_1020_10_2_2_EG35-DXF.DXF | Télécharger |
| RA105_1020_10_2_2_EG35-STP.STP | Télécharger |
| RA105_1020_10_2_2_EG35-ISO.XML | Télécharger |
| RA105_1020_10_2_2_EG35-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
