R360.00C6.K4
Porte outil
Numéro d'article R36000C6K4

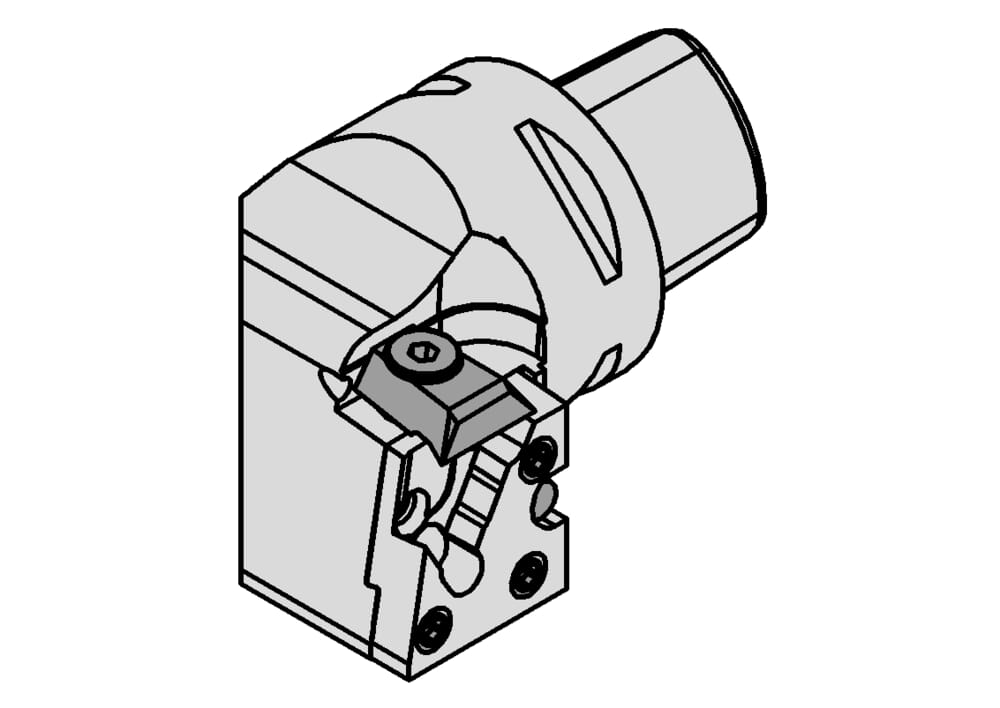

HORN Porte outil R360.00C6.K4 pour Tournage
Plage de serrage Minimum (Spannbereich)
3.9 mm
Longueur à partir de la butée (l1)
55 mm
ISOCCTMS
CCS01C0630$$$$
DIN_CCTMS
CCS06300195
Katalog_CCTWS
31204N;31204R;31204L
DIN_CCTWS
HORN-31204000N;HORN-31204000R;HORN-31204000L
ISOCCTWS
HORN-31204$000N$$$$$;HORN-31204$000R$$$$$;HORN-31204$000L$$$$$
Cote de réglage (formule) (f)
f1+w-a1
Plage de serrage Maximum (Spannbereich)
6.3 mm
Hauteur de pointe (h1)
27.3 mm
Installation de plaquettes de coupe de centre (f1)
26.8 mm
Profondeur de piqûre maximale (tmax)
6 mm
Cote de réglage à partir du milieu (f2)
32 mm
Diamètre de la collerette (d1)
63 mm
| Téléchargements | |
|---|---|
| R360_00C6_K4-DXF.DXF | Télécharger |
| R360_00C6_K4-STP.STP | Télécharger |
| R360_00C6_K4-ISO.XML | Télécharger |
| R360_00C6_K4-DIN.XML | Télécharger |
| Télécharger tous les fichiers | |
